Описание кабеля АпвБбШп

Силовой кабель АпвБбШп со сшитым полиэтиленом в своей структуре используется в стационарных установках для распределения и передачи электротока под постоянным или переменным напряжением (до 1Кв при частоте 50 Гц).

Область применения кабеля АпвБбШп

Данное электромеханическое изделие, благодаря своей прочности, негорючести и универсальности, весьма востребовано как в промышленной сфере, так и в бытовой.

Информация по приобретению кабеля АпвБбШп

Проект «RuCabel» предлагает приобрести АпвБбШп кабель по лояльным ценам.

Для осуществления закупки вы можете обратится к нашим представителям.

Товар нашей компании сертифицирован и соответствует всем необходимым нормам качества.

Условия эксплуатации кабеля АпвБбШп

Может бесперебойно работать практически в любых условиях: в составе горизонтальных, вертикальных и наклонных трасс (в том числе при пониженной температуре).

Расшифровка кабеля АпвБбШп

Присвоение определенного буквенного обозначения призвано информировать о характеристиках силового кабеля.
В нашем случае это выглядит следующим образом:
«А» алюминиевая жила-токопроводник;
«Пв» слой изолирующего сшитого полиэтилена;
«Бб» бронированная оболочка;
«Шп» внешний полиэтиленовый кожух.

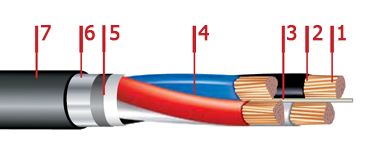

Конструкция кабеля АпвБбШп

Конструктивно представляет собой систему, состоящую из следующих слоев.

  • Алюминиевый токопроводник в виде одной или нескольких жил с круглой (секторной) формой сечения.
  • Слой изоляции, выполненный из полиэтилена цельносшитого. Жилы маркируются разными цветами, нулевая — голубым.
  • Скрутка. Жилы, заключенные в изоляционные оболочки, скручены между собой по 4 штуки (они могут иметь одинаковую площадь сечения, либо включать одну жилу — как правило, нулевую — с меньшей площадью сечения).
  • Между жилами проложен герметик. Он служит защитой от проникновения и распространения воды в толще провода.
  • Для поясной изоляции выбран полиэтилен выпрессованного типа.
  • Оболочка для защиты всей конструкции, состоящая из 2-х стальных лент брони.
  • Кожух полиэтиленовый, плотный, гибкий и прочный.

Технические характеристики кабеля АпвБбШп

Umax раб — 3.5 кВ
Номинальная частота — 50 Гц.
Температурный режим работы — от -50 °С до +50 °С.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.

Tmax допуст нагрева жил для устройств:
- на 1 кВ: +80 °С;
- на 6 кВ: +60-80 °С;
- на 10 кВ: +60-70 °С;
- в аварийном состоянии: +130 °С;
- при коротком замыкании: +400 °С.

Rmin изгиба в процессе прокладки ≈ 7,5 наружных ∅.


Нагляднее изображено в таблице:

Строительная длина кабеля АпвБбШп

- при сечении 2.5х16 мм2 — 450 м;
- при сечении 25х70 мм2 — 300 м;
- при сечении от 95 мм2 и выше — 200 м.

Расчетная масса кабеля АпвБбШп

Наружный диаметр, мм. Число жил, сечение, мм. Масса 1 км.кабеля, кг.
508
628
815
983
122
1125
1422
1761
2168
2495
3070
3786
1530
1932
2322
2708
3328
4130
470
520
645
865
1081
1313
1221
1554
1954
2329
2740
3343
4177
1644
2080
2471
2945
3595
4444
918
1089
1371
1755
2150
2589
3173
3794
4689
19.5
21.7
24.7
26.7
30.3
28.1
31.4
34.9
38.7
41.8
46.6
51.2
33.2
37.2
41.3
44.8
50
55.5
18.2
19.5
21.7
25.4
28.4
31.3
29.3.
32.6
36.3
39.2
42.4
46.7
52.2
33.7
37.8
40.7
44.3
48.7
54.2
26
28
31.4
35.2
38.6
42.1
46.5
50.5
56.6
3x10+1x6 ож
3x16+1x10 ож
3x25+1x16 ож
3x35+1x16 ож
3x50+1x25 ож
3x50+1x25 ож
3x70+1x35 ож
3x95+1x50 ож
3x120+1x70 ож
3x150+1x70 ож
3x185+1x95 ож
3x240+1x120 ож
3x70+1x35
3x95+1x50
3x120+1x70
3x150+1x70
3х185+1х95
3x240+1x120
4х6 ож
4x10 ож
4x16 ож
4x25 ож
4x35 ож
4x50 ож
4x50 ож
4x70 ож
4x95 ож
4x120 ож
4x150 ож
4x185 ож
4x240 ож
4x70
4x95
4x120
4x150
4x185
4x240
4х25
4х35
4х50
4х70
4х95
4х120
4х150
4х185
4х240

Монтажные работы

Универсальность и прочность сделали данный вид электромеханического изделия очень популярным у потребителя: АпвБбШп одинаково хорош для прокладки трасс по суше и по воздуху, в грунте, в болотистой местности и в воде. В связи с нагрузками растягивающего характера, такой кабель не стоит прокладывать на высоте (от 4300 м. и выше над уровнем моря), а так же в толще грунтов со свойствами просадки и пучинистости.

Обозначение в нормативных документах

Код ОКП для электромеханического изделия - 35 3771 5700.
В выпускают в РФ по ГОСТ 15150-69.

Вы можете выбрать желаемое количество жил или сечений кабеля АПвБбШп.

Количество жил Сечение жил

Сечения

Кабель АПвБбШп возможные аналоги / замена*:

МаркаОтличия
АПвБбШвнгоболочка из ПВХ пластиката пониженной горючести
АПвБбШвнг-LSпоясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнгоболочка из ПВХ пластиката пониженной горючести
АПвБбШнг(B)-LSпоясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг(А)-LSпоясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг(В)оболочка из ПВХ пластиката пониженной горючести
АПвБбШнг(В)-LSпоясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг-LSпоясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШп(г)герметизация водоблокирующими лентами
АПвзБбШвв центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, защитная оболочка в виде шланга из ПВХ пластиката
АПвзБбШнгв центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, оболочка из ПВХ пластиката пониженной горючести
АПвзБбШпв центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника
АПвзБбШп(г)в центре скрученного сердечника находится заполнитель из материала препятствующего распространению влаги внутрь сердечника, герметизация водоблокирующими лентами


* - данные замены для кабеля АПвБбШп являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
