Расшифровка кабеля АПвЭаПг:
А - Токопроводящая жила - алюминиевая
Пв - Изоляция – из сшитого полиэтилена
Эа - Экран – из алюмополимерной ленты наложенный продольно
П - Оболочка – из светостабилизированного полиэтилена
г - Герметизация из водоблокирующей ленты

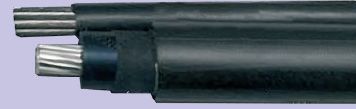

Элементы конструкции кабеля АПвЭаПг:
1. Токопроводящие жилы – алюминиевые, многопроволочные, уплотненные, круглой формы, соответствуют классу 2 по ГОСТ 22483-77.
2. Экран по жиле – из электропроводящей сшитой композиции полиэтилена.
3. Изоляция - из пероксидносшиваемого полиэтилена.
4. Экран по изоляции – из электропроводящей сшитой композиции полиэтилена.
Поверх экрана по изоляции наложен слой из электропроводящей водоблокирующей ленты толщиной не менее 0,2 мм.
5. Экран - экран из алюмополимерной ленты наложенный продольно.
Поверх экрана наложен разделительный слой из водоблокирующей ленты.
6. Оболочка – из светостабилизированного полиэтилена.
7. Несущий трос имеет номинальное сечение 50 и 64 мм2
- жила несущего троса скручена из стальных оцинкованных проволок.
- защитная оболочка из светостабилизированного изоляционного сшитого полиэтилена.
Оболочка черного цвета.
8. Три одножильных кабеля скручены вокруг изолированного несущего стального троса.
Область применения кабеля АПвЭаПг:
кабеля АПвЭаПг предназначены для передачи и распределения энергии в линиях электропередачи на номинальное переменное напряжение 6, 10, 20 и 35 кВ номинальной частотой 50 Гц.

Условия эксплуатации и монтажа кабеля АПвЭаПг:
Кабели предназначены для прокладки на воздухе, в земле, в воде и в густонаселенных районах и заповедниках.
Кабели по конструктивному исполнению, техническим характеристикам и эксплуатационным свойствам соответствуют международному стандарту МЭК 60502-2.
Кабели применяются для линий электропередачи, для прокладки в земле(траншеях), в воде при условии отсутствия опасности механических повреждений.
Также кабели могут быть использованы при переходе воздушной линии в подземную или подводную (в несудоходных водоёмах) без использования дополнительных соединительных муфт.
Вид климатического исполнения кабелей УХЛ, категории 1 и 2 по ГОСТ 15150-69, включая прокладку в земле и воде.
Диапазон температур эксплуатации от - 60 0С до + 50 0С
Кабели должны быть стойкими к воздействию повышенной температуры окружающей среды до 50 0С.
Кабели должны быть стойкими к воздействию пониженной температуры окружающей среды до - 60 0С.
Монтаж кабелей проводится при температуре окружающей среды не ниже минус 20 0С.
Минимальный радиус изгиба кабелей при прокладке и монтаже на опорах не менее 15Dн.
Кабели стойки к воздействию солнечного излучения
При повреждении оболочки кабелей проникновение воды не должно превышать 1500 мм в обе стороны от места повреждения оболочки.
Длительно допустимая температура нагрева жил кабелей – 90 0С
Предельно допустимая температура нагрева жил кабелей при коротком замыкании – 250 0С.
Материалы конструкции кабелей при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.

1.Кабели должны быть проложены в соответствии с действующими «Правилами устройства электроустановок» (ПУЭ) и действующей документацией, утвержденной в установленном порядке.
2. Усилия тяжения рассчитываются с учетом способов крепления тянущих зажимов к кабелю.
При креплении тянущих зажимов к токопроводящей жиле усилие тяги не должно превышать 30 Н/мм2 .
3. После монтажа (прокладки) кабелей рекомендуется проводить испытание кабельной линии переменным напряжением 3U0 частотой 0,1 Гц в течение 30 мин или переменным номинальным напряжением U0 в течение 24 ч, приложенным между жилой и экраном, где U0 – номинальное напряжение кабеля между жилой и экраном в нормальном режиме эксплуатации, кВ.
Для кабелей напряжением 6, 10, 20, 35 кВ значения U0 составляют 3, 6; 6; 12; 18 кВ соответственно.
Срок эксплуатации кабеля АПвЭаПг не менее 30 лет при соблюдении требований по эксплуатации, транспортированию и хранению.
