Кабель АПвВ

АПвВ
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Данные силовые кабели, в которых изоляция изготавливается из качественного сшитого полиэтилена, изначально рассчитанного на 10 кВт напряжение.
ТУ 16.К71-335-2004


Область применения кабеля АПвВ:

Изначально создавались для надежной передачи поступающей электроэнергии, а потом ее равномерное качественное распределения в подключенных специальных стационарных установках, рассчитанных на изначальное переменное напряжение составляющее 10 кВ с изначальной частотой 50 Гц в тех сетях, нейтраль качественно заземлена и надежна изолирована. Этот тип кабелей полностью соответствует признанному международному стандарту – МЭК 60502 – 2(1) и настоящему гармонизированному документу – HD 620 S1(2), в котором находится часть метода испытаний, направленные на ускоренное факта старения – HD 605-S1/A1 (3).

Условия эксплуатации кабеля АПвВ:

АПвВ, является силовым типом кабеля. Он используется в одиночной прокладке в сухих типах грунта, и специальных сооружениях, изготовленных под кабельные аппараты, кроме этого, используется в помещениях производственного характера.


Обозначения маркировки кабеля АПвВ:

А – жила алюминиевая (не имеет обозначения – медная жила) в сечении = 50…800 мм2;
Пв – изоляция, изготовленная из сшитого полиэтилена;
В – оболочка, которая состоит из пластиката поливинилхлоридного.

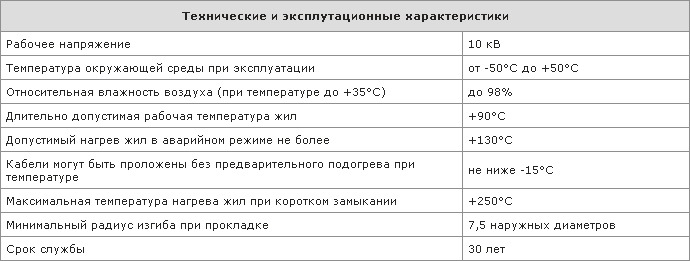

Технические и эксплуатационные характеристики кабеля АПвВ

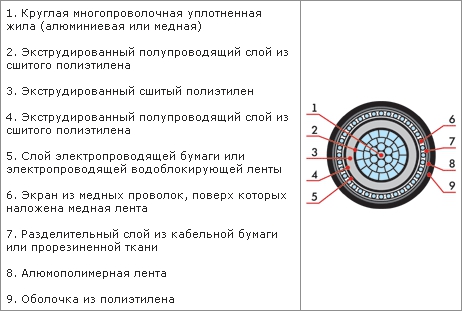

Конструкция кабеля АПвВ:

Конструктивные особенности кабеля АПвВ

Вы можете выбрать желаемое количество жил или сечений кабеля АПвВ.

Количество жил Сечение жил

Сечения

Кабель АПвВ возможные аналоги / замена*:

МаркаОтличия
АПвВвозможна замена 6 кВ на 10 кВ, 10 кВ на 20 кВ, 20 кВ на 35 кВ
АПвВнгоболочка из поливинилхлоридной композиции пониженной пожароопасности
АПвВнг(А)-LSоболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
АПвВнг(В)оболочка из поливинилхлоридной композиции пониженной пожароопасности
АПвВнг(В)-LSоболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
АПвВнг2гоболочка из поливинилхлоридной композиции пониженной пожароопасности, двойная герметизация: алюмополимерная лента, сваренная с оболочкой, для защиты от проникновения влаги в сочетании с продольной герметизацией водонепроницаемыми лентами
АПвВнг-2гоболочка из поливинилхлоридной композиции пониженной пожароопасности, двойная герметизация: алюмополимерная лента, сваренная с оболочкой, для защиты от проникновения влаги в сочетании с продольной герметизацией водонепроницаемыми лентами
АПвВнг-LSоболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
АПвВнг-LS2гоболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением, двойная герметизация: алюмополимерная лента, сваренная с оболочкой, для защиты от проникновения влаги в сочетании с продольной герметизацией водонепроницаемыми лентами
АПвВнг-гоболочка из поливинилхлоридной композиции пониженной пожароопасности, герметизация водонепроницаемыми лентами
АПвПоболочка из полиэтилена
АПвП2гоболочка из полиэтилена, двойная герметизация: алюмополимерная лента, сваренная с оболочкой, для защиты от проникновения влаги в сочетании с продольной герметизацией водонепроницаемыми лентами
АПвПгоболочка из полиэтилена, продольная герметизация экрана водоблокирующими лентами
АПвПуусиленная оболочка из полиэтилена увеличенной толщины
АПвПу2гусиленная оболочка из полиэтилена увеличенной толщины, двойная герметизация: алюмополимерная лента, сваренная с оболочкой, для защиты от проникновения влаги в сочетании с продольной герметизацией водонепроницаемыми лентами
АПвПугусиленная оболочка из полиэтилена увеличенной толщины, продольная герметизация экрана водоблокирующими лентами


* - данные замены для кабеля АПвВ являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
