Кабель АПвВГ

АПвВГ
  • Описание
  • Сечения
  • Аналоги
  • Популярное

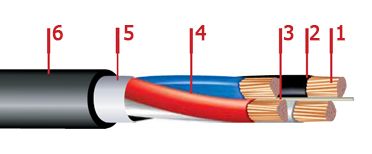

1. Токопроводящая жила - медная или алюминиевая, многопроволочная, круглой или секторной формы, 2 класса по ГОСТ 22483
2. Изоляция из силанольносшитого полиэтилена (цветовая маркировка жилы)
3. Кордель из ПВХ-пластиката
4. Скрученные изолированные жилы - изолированные жилы кабеля скручены в сердечник
5. Поясная изоляция из ПВХ-пластиката
6. Оболочка из ПВХ-пластиката

Кабель с алюминиевыми жилами, с изоляцией из силанольносшитого полиэтилена и наружной оболочкой из ПВХ-пластиката.

Расшифровка кабеля АПвВГ:

А - Алюминиевая токопроводящая жила
Пв - Изоляция жил из сшитого полиэтилена
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов

Область применения кабеля АПвВГ:

  • для передачи и распределения электроэнергии в стационарных установках на номинальное пременное напряжение 1 кВ частоты 50 Гц
  • кабель марки ПвВГ предназначен для прокладки одиночных кабельных линий в кабельных сооружениях, помещениях при условии отсутствия опасности механических повреждений
  • допускается групповая прокладка кабелей в кабельных сооружениях при условии применения дополнительных мер по огнезащите, например, нанесение огнезащитных мастик

Условия эксплуатации и монтажа кабеля АПвВГ:

  • прокладка - в кабельной канализации, тоннелях, помещениях, по стенам зданий и сооружений и на открытом воздухе при температуре не ниже -15 °С. Не рекомендуется прокладка в земле;
  • монтажные радиусы изгиба при прокладке - не менее 10 и 7,5 наружных диаметров соответственно для одножильных и многожильных кабелей;
  • рабочая температура эксплуатации - от -50 до +50 °С;
  • длительно допустимая температура нагрева жил при эксплуатации - 90 °С;
  • допустимый нагрев жил в аварийном режиме - 130 °С при длительности не более 8 часов в сутки и 1000 часов за весь срок службы;

Электрические характеристики кабеля АПвВГ:

  • сопротивление изоляции жил при температуре 20 °С, МОм/км, не менее - 150;
  • сопротивление изоляции при длительно допустимой температуре нагрева жил, МОм/км, не менее - 50;
  • максимальное рабочее напряжение электрической сети, кВ:
    для кабелей на напряжение 0,66 кВ - 0,72;
    для кабелей на напряжение 1 кВ - 1,2;
    для кабелей на напряжение 6 кВ - 7,2.

срок службы кабеля АПвВГ в нормальных условиях эксплуатации не менее 30 лет.

Вы можете выбрать желаемое количество жил или сечений кабеля АПвВГ.

Количество жил Сечение жил

Сечения

Кабель АПвВГ возможные аналоги / замена*:

МаркаОтличия
АПвВГззаполнение из невулканизированной резиновой смеси
АПвВГнгоболочка из ПВХ пластиката пониженной горючести
АПвВГнг(В)оболочка из ПВХ пластиката пониженной горючести
АПвВГнг-LSзащитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ПвВГтокопроводящие жилы медные
ПвВГнг(В)токопроводящие жилы медные, оболочка из ПВХ пластиката пониженной горючести
ПвВГзтокопроводящие жилы медные, заполнение из невулканизированной резиновой смеси
ПвВГнгтокопроводящие жилы медные, оболочка из ПВХ пластиката пониженной горючести
ПвВГнг-LSтокопроводящие жилы медные, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ПвПГнг-HFтокопроводящие жилы медные, изоляция жил из сшитого полиэтилена и оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей
ППГнг-HFтокопроводящие жилы медные, изоляция жил и оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей


* - данные замены для кабеля АПвВГ являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
