Описание кабеля АСБ:
Силовой кабель АСБ — это устройство с пропитанной изоляцией из бумаги, передающее и распределяющее электроток в установках стационарного типа, а также в сетях, рассчитанных на прохождение постоянного тока. Переменное напряжение, при котором функционирует данный кабель, - в пределах от 1, 6 и 10 кВ, частота - 50 Гц.
Область применения кабеля АСБ
Данный тип кабеля широко применяется в промышленной сфере, он может быть проложен практически в любых помещениях и в любых условиях, включая прокладку в слое грунта. Это становится возможным благодаря особой структуре кабеля, слабо подверженной деформации и растягиванию.
Информация по приобретению кабеля АСБ
АСБ кабель по отличным ценам Вы в любое время можете приобрести у консультантов проекта «RuCabel» в Москве, в Саранске, а также в Пензе, Нижним Новгороде, Воронеже, в Ростове-на-Дону и в других городах России. Вся продукция проходит строгую сертификацию и отвечает всем необходимым нормам качества.
Условия эксплуатации кабеля АСБ
Кабель АСБ становится незаменим при прокладке коммуникаций под землей (в траншеях).
Также монтировать данный кабель можно на трассах:
а) с низким уровнем коррозионной активности грунта (при наличии либо отсутствии блуждающих токов);
б) со средним уровнем коррозионной активности грунта (при отсутствии блуждающих токов и чрезмерных механических воздействий).
Расшифровка кабеля АСБ
Каждый силовой кабель, как известно, обозначен определенными буквами.
АСБ - в свою очередь представляет собой силовой кабель
- «А» - токопроводящая жила из алюминия;
- «С» - в свинцовой оболочке;
- «Б» - дополнительными лентами стальной брони.

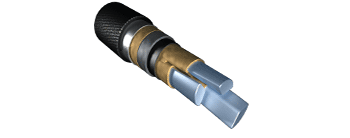

Конструкция кабеля АСБ
Рассмотрим её сложную конструкцию послойно.
- Основой устройства является жила — токопроводник. Она изготовлена из алюминия и бывает двух видов: одно- и многопроволочной.
- Для первого, внутреннего, изоляционного слоя применяют бумагу, которая предварительно пропитывается нестекающим густым составом.
- Для удобства распознавания жилы маркируются: либо с помощью цифр, либо стандартно — разными цветами.
- Небольшое пространство между жилами заполняется плотно свернутой бумагой.
- Прослойка с функцией поясной изоляции выполняется также из бумаги с пропиткой.
- Для кабелей, рассчитанных на 6 кВ и больше, предусматривается наличие экранирующего бумажного слоя со свойствами электропроводника.
- Сверху конструкцию покрывает свинцовая защитная оболочка, стальные бронированные ленты и наружный кожух из гибких, прочных материалов волокнистой структуры.
Технические характеристики кабеля АСБ:
Uраб — 1 кВ, 6кВ, 10кВ.
Номинальная частота — 50 Гц.
Pежим работы, t — от -50 °С до +50 °С.
Относительная влажность воздуха (при t0 +35 °C) – до 98%.
Срок эксплуатации: 30 лет.
Гарантия: 4.5 лет (со дня начала эксплуатации).
Для ведения монтажных работ без предварительного прогрева t = 0 °С.
tmax доп нагрева жил в процессе работы
- для устройств на 1кВ: +80 °С;
- для устройств на 6, 10 кВ: +70 °С.
tmax доп нагрева жил:
- в аварийном состоянии: +90 °С.
- при коротком замыкании: +200 °С.
Rmax изгиба в процессе прокладки:
- для одножильных кабелей — 25 наружных ∅;
- для многожильных кабелей — 15 наружных ∅.
Строительная длина при сечении:
- от 70 мм2 — 300 - 450 м.
- от 90 мм2 до 120 мм2 — 250 - 400 м.
- от 150 мм2 и выше — 200 -350 м.
Нагляднее предоставлено в таблице:
Монтажные работы
Монтаж силового кабеля АСБ можно вести как внутри помещений, так и стенам, а также на специальных трассах, в грунте. Универсальность АСБ позволяет проводить сборку кабеля даже в непосредственной близости к источнику тепла или, напротив, в промерзшей земле. Важно, чтобы температура среды держалась в процессе работ на нуле.
Обозначение в нормативных документах
Коды ОКП для силового кабеля АСБ следующие:
353511 (1кВ), 353513 (6, 10 кВ).
Изделие изготавливается в соответствие с ГОСТ 18410-73.
Расчетная масса для кабеля АСБ
Число жил, сечение, мм2 | Масса 1 км. кабеля, кг. | ||
1 кВ | 6кВ | 10кВ | |
3х35 3х50 3х70 3х95 3х120 3х150 3х185 3х240 3х35 + 1х16 3х50 + 1х25 3х70 + 1х50 3х95 + 1х70 3х120 + 1х70 3х150 + 1х70 3х185 +1х95 4х35 4х50 4х70 4х95 4х120 4х150 4х185 4х240 |
1753 2021 2441 3001 3533 4009 4661 5545 2005 2363 2815 3493 4123 4648 5441 2109 2443 2915 3626 4276 4870 5696 6809 |
2554 2824 3407 3951 4464 4986 5666 - - - - - - - - - - - - - - - - |
3147 3523 4043 4604 5153 5720 6422 - - - - - - - - - - - - - - - - |
Пожарная безопасность кабеля АСБ
Кабель АСБ снабжен плотной оболочкой свинцовой оболочкой и бумажным слоем с пропиткой, что делает его стойким к распространению пламени. Однако, в помещениях, где возможен риск взрыва, лучше применять другие вида кабеля — бронированные.
Сечения
- АСБ 1х120-1
- АСБ 1х150-1
- АСБ 1х185-1
- АСБ 1х240(ож)-1
- АСБ 1х240+2х1,5-1
- АСБ 1х240-1
- АСБ 1х300+2х1,5-1
- АСБ 1х300-1
- АСБ 1х400+2х1,5-1
- АСБ 1х400-1
- АСБ 1х50-1
- АСБ 1х500+2х1,5-1
- АСБ 1х500-1
- АСБ 1х625+2х1,5-1
- АСБ 1х625-1
- АСБ 1х630-1
- АСБ 1х70-1
- АСБ 1х800+2х1,5-1
- АСБ 1х800-1
- АСБ 1х95-1
- АСБ 3х120(ож)+1х70(ож)-1
- АСБ 3х120(ож)-1
- АСБ 3х120(ож)-10
- АСБ 3х120(ож)-6
- АСБ 3х120+1х50-1
- АСБ 3х120+1х70(ож)-1
- АСБ 3х120+1х70-1
- АСБ 3х120-1
- АСБ 3х120-10
- АСБ 3х120-6
- АСБ 3х150(ож)+1х70(ож)-1
- АСБ 3х150(ож)-1
- АСБ 3х150(ож)-10
- АСБ 3х150(ож)-6
- АСБ 3х150+1х70(ож)-1
- АСБ 3х150+1х70-1
- АСБ 3х150+1х95(ож)-1
- АСБ 3х150-1
- АСБ 3х150-10
- АСБ 3х150-6
- АСБ 3х16(ож)-1
- АСБ 3х16(ож)-10
- АСБ 3х16(ож)-6
- АСБ 3х16+1х10(ож)-1
- АСБ 3х185(ож)+1х95(ож)-1
- АСБ 3х185(ож)-1
- АСБ 3х185(ож)-10
- АСБ 3х185(ож)-6
- АСБ 3х185+1х95(ож)-1
- АСБ 3х185+1х95-1
- АСБ 3х185-1
- АСБ 3х185-10
- АСБ 3х185-6
- АСБ 3х240(ож)+1х120(ож)-1
- АСБ 3х240(ож)-1
- АСБ 3х240(ож)-10
- АСБ 3х240(ож)-6
- АСБ 3х240+1х120(ож)-1
- АСБ 3х240+1х120-1
- АСБ 3х240+1х70(ож)-1
- АСБ 3х240-1
- АСБ 3х240-10
- АСБ 3х240-6
- АСБ 3х25(ож)+1х16(ож)-1
- АСБ 3х25(ож)-1
- АСБ 3х25(ож)-10
- АСБ 3х25(ож)-6
- АСБ 3х25+1х16(ож)-1
- АСБ 3х25-1
- АСБ 3х25-10
- АСБ 3х25-6
- АСБ 3х35(ож)-1
- АСБ 3х35(ож)-10
- АСБ 3х35(ож)-6
- АСБ 3х35+1х16(ож)-1
- АСБ 3х35-1
- АСБ 3х35-10
- АСБ 3х35-6
- АСБ 3х50(ож)+1х25(ож)-1
- АСБ 3х50(ож)-1
- АСБ 3х50(ож)-10
- АСБ 3х50(ож)-6
- АСБ 3х50+1х25(ож)-1
- АСБ 3х50-1
- АСБ 3х50-10
- АСБ 3х50-6
- АСБ 3х70(ож)+1х35(ож)-1
- АСБ 3х70(ож)-1
- АСБ 3х70(ож)-10
- АСБ 3х70(ож)-6
- АСБ 3х70+1х25(ож)-1
- АСБ 3х70+1х35(ож)-1
- АСБ 3х70+1х35-1
- АСБ 3х70+1х50(ож)-1
- АСБ 3х70-1
- АСБ 3х70-10
- АСБ 3х70-6
- АСБ 3х95(ож)+1х50(ож)-1
- АСБ 3х95(ож)-1
- АСБ 3х95(ож)-10
- АСБ 3х95(ож)-6
- АСБ 3х95+1х50(ож)-1
- АСБ 3х95+1х50-1
- АСБ 3х95-1
- АСБ 3х95-10
- АСБ 3х95-6
- АСБ 4х120(ож)-1
- АСБ 4х120-1
- АСБ 4х120-6
- АСБ 4х150(ож)-1
- АСБ 4х150-1
- АСБ 4х16(ож)-1
- АСБ 4х16-1
- АСБ 4х16-6
- АСБ 4х185(ож)-1
- АСБ 4х185-1
- АСБ 4х240(ож)-1
- АСБ 4х240-1
- АСБ 4х25(ож)-1
- АСБ 4х25-1
- АСБ 4х35(ож)-1
- АСБ 4х35-1
- АСБ 4х50(ож)-1
- АСБ 4х50-1
- АСБ 4х70(ож)-1
- АСБ 4х70-1
- АСБ 4х95(ож)-1
- АСБ 4х95-1
Кабель АСБ возможные аналоги / замена*:
Марка | Отличия |
---|---|
АСБ2л | в подушке под броней имеется два слоя из пластмассовых лент |
АСБ2лГ | в подушке под броней имеется два слоя из пластмассовых лент, отсутствие защитных покровов поверх брони |
АСБ2лШв | в подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката |
АСБГ | отсутствие защитных покровов поверх брони |
АСБл | в подушке под броней имеется слой из пластмассовых лент |
АСБлГ | в подушке под броней имеется слой из пластмассовых лент, отсутствие защитных покровов поверх брони |
АСБлШв | в подушке под броней имеется слой из пластмассовых лент, защитная оболочка из ПВХ пластиката |
АСБлШнг | в подушке под броней имеется слой из пластмассовых лент, защитная оболочка из ПВХ пластиката пониженной горючести |
АСБн | негорючий защитный покров (не поддерживающий горение) |
АСБнлШнг | в подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести |
АСБнлШнг-LS | в подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
АСБШв | защитная оболочка из ПВХ пластиката |
АСБШвнг-LS | защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
АСБШнг | защитная оболочка из ПВХ пластиката пониженной горючести |
АСБШнг(А)-LS | защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
АСБШнг-LS | защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
ЦАСБ | бумажная изоляция пропитана нестекающим составом |
ЦАСБ2л | бумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент |
ЦАСБ2лШв | бумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката |
ЦАСБ2лШнг | бумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести |
ЦАСБГ | бумажная изоляция пропитана нестекающим составом, отсутствие защитных покровов поверх брони |
ЦАСБл | бумажная изоляция пропитана нестекающим составом, в подушке под броней имеется слой из пластмассовых лент |
ЦАСБлГ | бумажная изоляция пропитана нестекающим составом, в подушке под броней имеется слой из пластмассовых лент, отсутствие защитных покровов поверх брони |
ЦАСБлШв | бумажная изоляция пропитана нестекающим составом, в подушке под броней имеется слой из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката |
ЦАСБн | бумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение) |
ЦАСБнлШв | бумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение), защитная оболочка в виде шланга из ПВХ пластиката |
ЦАСБнлШнг | бумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение), защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести |
ЦАСБнлШнг-LS | бумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение), защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
ЦАСБШв | бумажная изоляция пропитана нестекающим составом, защитная оболочка в виде шланга из ПВХ пластиката |
ЦАСБШнг(А)-LS | бумажная изоляция пропитана нестекающим составом, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
ЦАСБШнг-LS | бумажная изоляция пропитана нестекающим составом, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением |
* - данные замены для кабеля АСБ являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
