Кабель АСБлШв

АСБлШв
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля АСБлШв:
А - Алюминиевая токопроводящая жила
С - Свинцовая оболочка
Б - Броня из двух стальных лент
л - В подушке под броней имеется слой из пластмассовых лент
Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

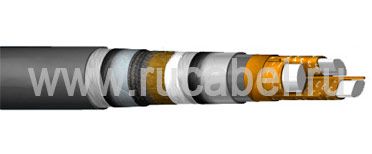

Элементы конструкции кабеля АСБлШв:

1. Алюминиевая токопроводящая жила:

- однопроволочная сечением 25-240 кв.мм,
- многопроволочная сечением 70-240 кв.мм;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;

маркировка жил:

- цифровая: 1, 2, 3,
Элементы конструкции кабеля АСБлШв:

1. Алюминиевая токопроводящая жила:

- однопроволочная сечением 25-240 кв.мм - "ож",
- многопроволочная сечением 70-240 кв.мм;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;

маркировка жил:

- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и ПЭТ пленки;
10. Наружный покров из ПВХ пластиката.

Область применения кабеля АСБлШв:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБлШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Вы можете выбрать желаемое количество жил или сечений кабеля АСБлШв.

Количество жил Сечение жил

Сечения

Кабель АСБлШв возможные аналоги / замена*:

МаркаОтличия
АСБ2лШвв подушке под броней имеется два слоя из пластмассовых лент
АСБлШввозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
АСБлШнгзащитная оболочка из ПВХ пластиката пониженной горючести
АСБнлШнгнегорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести
АСБнлШнг-LSнегорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБ2лШвбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент
ЦАСБ2лШнгбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка из ПВХ пластиката пониженной горючести
ЦАСБлШвбумажная изоляция пропитана нестекающим составом
ЦАСБнлШвбумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката
ЦАСБнлШнгбумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести
ЦАСБнлШнг-LSбумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля АСБлШв являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
