Кабель АСБнлШнг

АСБнлШнг
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля АСБнлШнг:
А - Алюминиевая токопроводящая жила
С - Свинцовая оболочка
Б - Броня из двух стальных лент
н - Негорючий защитный покров (не поддерживающий горение)
л - В подушке под броней имеется слой из пластмассовых лент
Шнг - Защитный покров в виде шланга из поливинилхлоридного пластиката пониженной горючести

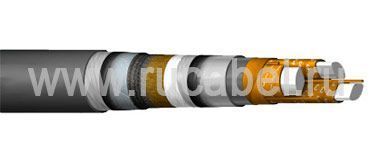

Элементы конструкции кабеля АСБнлШнг:

1. Алюминиевая токопроводящая жила:

- однопроволочная сечением 25-240 кв.мм - "ож",
- многопроволочная сечением 70-240 кв.мм;

2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;

маркировка жил:

- цифровая: 1, 2, 3;
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;

3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Подслой из битума и ПЭТ пленки;
10. Наружный покров из ПВХ пластиката.

Область применения кабеля АСБнлШнг:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦАСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Вы можете выбрать желаемое количество жил или сечений кабеля АСБнлШнг.

Количество жил Сечение жил

Сечения

Кабель АСБнлШнг возможные аналоги / замена*:

МаркаОтличия
АСБнлШнгвозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
АСБнлШнг-LSзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБнлШнгбумажная изоляция пропитана нестекающим составом
ЦАСБнлШнг-LSбумажная изоляция пропитана нестекающим составом, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля АСБнлШнг являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
