Расшифровка кабеля АСБШнг:
А - Алюминиевая токопроводящая жила
С - Свинцовая оболочка
Б - Броня из двух стальных лент
Шнг - Защитный покров в виде шланга из поливинилхлоридного пластиката пониженной горючести

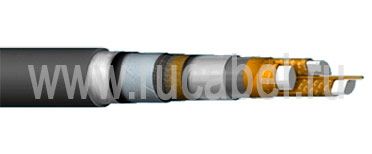

Элементы конструкции кабеля АСБШнг:
1.Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6.Свинцовая оболочка;
7.Подушка из битума и крепированной бумаги;
8.Броня из стальных лент;
9.Подслой из битума и ПЭТ пленки;
10.Наружный покров из ПВХ пластиката.

Область применения кабеля АСБШнг:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом.
Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации.
Кабели не распространяют горение при прокладке в пучках.

Срок службы кабеля АСБШнг - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Кабель АСБШнг возможные аналоги / замена*:

МаркаОтличия
АСБлШнгв подушке под броней имеется слой из пластмассовых лент
АСБнлШнгв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение)
АСБнлШнг-LSв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
АСБШвнг-LSзащитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
АСБШнгвозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
АСБШнг(А)-LSзащитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
АСБШнг-LSзащитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБ2лШнгбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент
ЦАСБнлШнгбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение)
ЦАСБнлШнг-LSбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБШнг(А)-LSбумажная изоляция пропитана нестекающим составом, защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБШнг-LSбумажная изоляция пропитана нестекающим составом, защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля АСБШнг являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
