Расшифровка кабеля АСП:
А - Алюминиевая токопроводящая жила
С - Свинцовая оболочка
П - Броня из стальных оцинкованных проволок

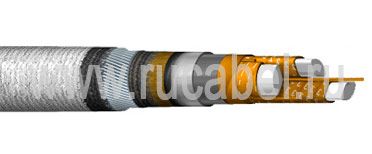

Элементы конструкции кабеля АСП:
1. Алюминиевая токопроводящая жила:

- однопроволочная сечением 25-240 кв.мм - "ож",
- многопроволочная сечением 70-240 кв.мм;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;

маркировка жил:
- цифровая: 1, 2, 3, 4,
- цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение 6 кВ и более;
6. Свинцовая оболочка;
7. Подушка из битума, крепированной бумаги и кабельной пряжи;
8. Броня из стальных оцинкованных проволок;
9. Наружный покров из кабельной пряжи и мела.

Область применения кабеля АСП:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для прокладки в земле (траншеях) с низкой и средней коррозионной активностью на трассах с наличием или отсутствием блуждающих токов, если в процессе эксплуатации подвергаются значительным растягивающим усилиям (насыпные, болотистые, пучинистые и многолетнемерзлые грунты, вертикальные участки трасс).

Срок службы кабеля АСП - - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350

Вы можете выбрать желаемое количество жил или сечений кабеля АСП.

Количество жил Сечение жил

Сечения

Кабель АСП возможные аналоги / замена*:

МаркаОтличия
ЦАСПнбумажная изоляция пропитана нестекающим составом, негорючий защитный покров (не поддерживающий горение)
ЦАСПШвбумажная изоляция пропитана нестекающим составом, защитная оболочка в виде шланга из ПВХ пластиката
ЦАСПШнгбумажная изоляция пропитана нестекающим составом, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
АСКброня из круглой проволочной брони
АСКлброня из круглой проволочной брони, в подушке под броней имеется слой из пластмассовых лент
АСКлШвброня из круглой проволочной брони, в подушке под броней имеется слой из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката
ЦАСКлбумажная изоляция пропитана нестекающим составом, броня из круглой проволочной брони, в подушке под броней имеется слой из пластмассовых лент
ЦАСКлШнгбумажная изоляция пропитана нестекающим составом, броня из круглой проволочной брони, в подушке под броней имеется слой из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
АСПвозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
АСП2лв подушке под броней имеется два слоя из пластмассовых лент
АСПГотсутствие защитных покровов поверх брони
АСПлв подушке под броней имеется слой из пластмассовых лент
АСПннегорючий защитный покров (не поддерживающий горение)
ЦАСПбумажная изоляция пропитана нестекающим составом
ЦАСП2лбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется два слоя из пластмассовых лент
ЦАСПГбумажная изоляция пропитана нестекающим составом, отсутствие защитных покровов поверх брони
ЦАСПлбумажная изоляция пропитана нестекающим составом, в подушке под броней имеется слой из пластмассовых лент


* - данные замены для кабеля АСП являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
