Описание кабеля АВБбШв

АВБбШв — электромеханическое изделие из группы силовых бронированных кабелей, с алюминиевой жилой, имеющих ПВХ-пластикатовую оболочку.


Область применения кабеля АВБбШв

Этот вид кабеля активно применяется в строительстве, промышленности, для бытовых работ. Он прокладывается, как правило, в земле и рассчитан на передачу тока под номинальным напряжением от 0.66 до 1 кВ.при частоте 50 Гц.



Информация по приобретению кабеля АВБбШв

Спешите приобрести электромеханические изделия высочайшего качества, реализуемые проектом «RuCabel»!
Мы предлагаем АВБбШв по приятным ценам.



Условия эксплуатации кабеля АВБбШв

Силовой кабель отлично работает в любых условиях, в том числе взрыво- и пожароопасных, поэтому его иногда используют даже в помещениях спец. назначения. Он довольно прочен и практически негорюч, однако не терпит сильных растягивающих воздействий.


Расшифровка кабеля АВБбШв

Аббревиатура изделия обозначает следующее:
«А» - перед нами кабель с жилой-токопроводником из алюминия;
«В» - заключенной в изоляцию ПВХ;
«Бб» - снабжен броней из удвоенной стальной ленты;
«Шв» - и защитным кожухом из выпрессованного ПВХ-материала с добавлением битума и вязкого клейкого состава.

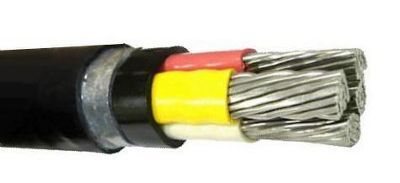

Конструкция кабеля АВБбШв

Рассмотрим конструкцию послойно.

  • В центральной части находится жила, проводящая ток. Она алюминиевая, мягкая, с круглым сечением (для кабелей, рассчитанных на 6 кВ, характерны жилы, сплетенные из трех проволок).
  • Жилы заключены в изолирующие оболочки; для этих целей применяется негорючий, светоотражающий и довольно прочный ПВХ-пластикат.
  • Экранирующие прослойки (металлические или пластикатовые, с обмоткой из бумажного электропроводника) — только для изделий, рассчитанных на напряжение сети 6 кВ.
  • Броня. Состоит из стальных оцинкованных лент, скрученных спирально.
  • Заполнитель-прослойка (в ее роли могут выступать пленка ПЭТФ, пластикат или иной материал со схожими свойствами.
  • Защита в виде кожуха (ПВХ-пластикатовый, негорючий, стойкий к УФ).



Технические характеристики кабеля АВБбШв

Uном — 0.66, 1, 3 и 6 кВ.
Номинальная частота — 50 Гц.
Режим работы, t — от -50 °C до +50 °C.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.


Tmax допуст нагрева жил для устройств:
- в процессе работы: до +70 °C;
- в аварийном состоянии: до +80 °C.
- при коротком замыкании: до +160 °C.


Rmin изгиба в процессе прокладки:
- для одножильных устройств ≈ 10 наружных ∅;
- для многожильных устройств ≈7.5 наружных ∅;


Строительная длина
- при сечении 1.5- 16 мм2 — 450 м.
- при сечении 25 -70 мм2 — 300 м.
- при сечении от 95 мм2 - 240 мм2 — 200 м.


Нагляднее в таблице:




Монтажные работы

Монтировать силовой кабель АВБбШв можно как внутри помещений, так и по стенам, а также в толще грунта, на сложных участках (канализация, шахты, метрополитен, траншеи и проч.), при соблюдении допустимого радиуса изгиба и при определенной температуре среды. Сильная деформация изделию противопоказана.


Обозначение в нормативных документах

Данный силовой кабель производится в РФ на специализированных заводах по выпуску электромеханических изделий в соответствие с ГОСТ 16442–80.


Расчетная масса для кабеля АВБбШв

Число жил и номинальное сечение, мм2 Масса 1 км кабеля, кг
0.66 кВ 1 кВ
-
407
464
551
702
-
456
529
639
833
1002
1224
1491
1810
2133
2503
2934
3659
-
511
-
2 × 4
2 × 6
2 × 10
2 × 16
2 × 25
3 × 4
3 × 6
3 × 10
3 × 16
3 × 25
3 × 35
3 × 50
3 × 70
3 × 95
3 × 120
3 × 150
3 × 185
3 × 240
4 × 4
4 × 6
4 × 10
327
365
457
536
685
360
407
511
621
812
979
1199
-
-
-
-
-
-
404
461
589

Пожарная безопасность кабеля АВБбШв

Кабель АВБбШв, снабженный негорючей пластикатовой оболочкой, практически не подверженной горению и не выделяющей дыма, часто проводится в помещениях промышленного и бытового назначения, где требования к пожарной безопасности повышены.

Вы можете выбрать желаемое количество жил или сечений кабеля АВБбШв.
