Кабель АВБбШвнг

АВБбШвнг
  • Описание
  • Сечения
  • Аналоги
  • Популярное

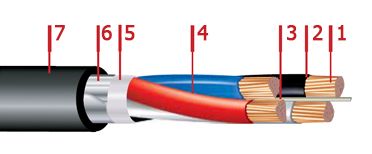

1. Токопроводящая жила - медная или алюминиевая, многопроволочная, круглой или секторной формы, 1 и 2 класса по ГОСТ 22483
2. Изоляция из ПВХ-пластиката
3. Кордель из ПВХ-пластиката (цветовая маркировка жилы)
4. Скрученные изолированные жилы - изолированные жилы кабеля скручены в сердечник
5. Поясная изоляция из ПВХ-пластиката пониженной пожароопасности
6. Броня из двух стальных оцинкованных лент
7. Защитный шланг из ПВХ-пластиката пониженной пожароопасности

Расшифровка кабеля АВБбШвнг:

А - Алюминиевая токопроводящая жила
В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Швнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести

Кабель марки кабеля АВБбШвнг является аналогом кабеля марки АВБбШнг

Область применения кабеля АВБбШвнг:

Силовой кабель АВБбШвнг предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 100Гц или на постоянное напряжение в 2,5 раза больше переменного напряжения.

Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом.

Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

  • На открытом воздухе;
  • В помещениях (объёмах) с повышенной влажностью;
  • В сооружениях метрополитенов;
  • В трубах и в земле (траншеях) на отдельных участках кабельной трассы при условии дополнительной защиты от механических повреждений;
  • В пожароопасных помещениях;
  • Во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа;
  • При отсутствии растягивающих усилий в процессе эксплуатации.

Кабели предназначены для наклонных и горизонтальных трасс.

Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А и В).

Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабеля АВБбШвнг - 30 лет.

Сечение жил, кв. мм Строительная длина, м
2,5-16 450
25-70 300
95 и выше 200

Вы можете выбрать желаемое количество жил или сечений кабеля АВБбШвнг.

Количество жил Сечение жил

Сечения

Кабель АВБбШвнг возможные аналоги / замена*:

МаркаОтличия
АВБбШвнгвозможна замена 0,66 кВ на 1 кВ
АВБбШвнг(А)-LSзащитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АВБбШвнг-LSзащитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АВБбШнгвозможна замена 0,66 кВ на 1 кВ
АВБбШнг-LSзащитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АВБВнг-LSброня наложена со смягчающей подушкой, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШвнгизоляция жил из сшитого полиэтилена
АПвБбШвнг-LSизоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнгизоляция жил из сшитого полиэтилена
АПвБбШнг(B)-LSизоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг(А)-LSизоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг(В)изоляция жил из сшитого полиэтилена
АПвБбШнг(В)-LSизоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг-LSизоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБВнг(А)-LSизоляция жил из сшитого полиэтилена, броня наложена со смягчающей подушкой, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБВнг(В)-LSизоляция жил из сшитого полиэтилена, броня наложена со смягчающей подушкой, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБВнг-LSизоляция жил из сшитого полиэтилена, броня наложена со смягчающей подушкой, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвзБбШнгизоляция жил из сшитого полиэтилена, заполнение из невулканизированной резиновой смеси
ВБбШвзнгтокопроводящая жила медная, заполнение из невулканизированной резиновой смеси
ВБбШвнгтокопроводящая жила медная
ВБбШвнг-LSтокопроводящая жила медная, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ВБбШвнг-LS-Ттокопроводящая жила медная, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением, выполняются в тропическом исполнении.
ВБбШзнгтокопроводящая жила медная, заполнение из невулканизированной резиновой смеси
ВБбШнгтокопроводящая жила медная
ВБбШнг-LSтокопроводящая жила медная, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ВБбШнгзтокопроводящая жила медная, заполнение из невулканизированной резиновой смеси
ВБбШнг-ХЛтокопроводящая жила медная, индекс "ХЛ" означает, что применяемые материалы, обеспечивают стойкость кабеля к воздействию пониженной температуры окружающей среды
ПвБбШвнгтокопроводящая жила медная, изоляция жил из сшитого полиэтилена
ПвБбШвнг-LSтокопроводящая жила медная, изоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ПвБбШвнг-LS(А)токопроводящая жила медная, изоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ПвБбШнгтокопроводящая жила медная, изоляция жил из сшитого полиэтилена
ПвБбШнг(А)-LSтокопроводящая жила медная, изоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
ПвБбШнг(В)токопроводящая жила медная, изоляция жил из сшитого полиэтилена
ПвБбШнг-LS(А)токопроводящая жила медная, изоляция жил из сшитого полиэтилена, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением


* - данные замены для кабеля АВБбШвнг являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
