Кабель АВБВ

АВБВ
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля АВБВ:
А - Алюминиевая токопроводящая жила
В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
В - Оболочка из поливинилхлоридного пластиката

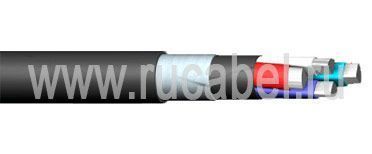

Элементы конструкции кабеля АВБВ:
1. Алюминиевая токопроводящая жила:
- однопроволочная (класс 1) сечением 2,5-240 кв.мм-"ож";
- многопроволочная (класс 2) сечением 70-240 кв.мм;
2. Изоляция из ПВХ пластиката, маркировка жил:
- цветовая: белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;
3. Поясная изоляция из ПВХ лент;
4. Броня из двух стальных или стальных оцинкованных лент;
5. Шланг из ПВХ пластиката.

Область применения кабеля АВБВ:
Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц.
Кабели изготавливаются для эксплуатации в районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:
- в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
- в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
- для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- для прокладки в пожароопасных помещениях;
- для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Кабели предназначены для вертикальных, наклонных и горизонтальных трасс. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

Срок службы кабеля АВБВ - 30 лет.

Сечение жил, кв. мм Строительная длина, м
2.5-25 450
35-70 500
95 и более 300

Вы можете выбрать желаемое количество жил или сечений кабеля АВБВ.

Количество жил Сечение жил

Сечения

Кабель АВБВ возможные аналоги / замена*:

МаркаОтличия
АВБбШвброня наложена без смягчающей подушки
АВБбШв-Дброня наложена без смягчающей подушки, индекс "Д" в марке кабеля означает "Военная приемка"
АВБбШвзброня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси
АВБбШвнгброня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси, оболочка из ПВХ пластиката пониженной горючести
АВБбШвнг(А)-LSброня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АВБбШвнг-LSброня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АВБбШв-ХЛброня наложена без смягчающей подушки, индекс "ХЛ" означает, что применяемые материалы, обеспечивают стойкость кабеля к воздействию пониженной температуры окружающей среды
АВБбШнгброня наложена без смягчающей подушки, оболочка из ПВХ пластиката пониженной горючести
АВБбШнг-LSброня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АВБВнг-LSизоляция жил, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПБбШвизоляция жилы из полиэтилена, броня наложена без смягчающей подушки
АПБбШвзизоляция жилы из полиэтилена, броня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси
АПБбШнгизоляция жилы из полиэтилена, броня наложена без смягчающей подушки, оболочка из ПВХ пластиката пониженной горючести
АПвБбШвизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки
АПвБбШвнгизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, оболочка из ПВХ пластиката пониженной горючести
АПвБбШвнг-LSизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнгизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, оболочка из ПВХ пластиката пониженной горючести
АПвБбШнг(B)-LSизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг(А)-LSизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг(В)изоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, оболочка из ПВХ пластиката пониженной горючести
АПвБбШнг(В)-LSизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШнг-LSизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБбШпизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, защитная оболочка в виде шланга из полиэтилена
АПвБбШп(г)изоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, защитная оболочка в виде шланга из полиэтилена, обмотка водоблокирующей лентой
АПвБВизоляция жилы из сшитого полиэтилена
АПвБВнг(А)-LSизоляция жилы из сшитого полиэтилена, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБВнг(В)-LSизоляция жилы из сшитого полиэтилена, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвБВнг-LSизоляция жилы из сшитого полиэтилена, поясная изоляция, защитный шланг из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо-дымовыделением
АПвзБбШвизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси
АПвзБбШнгизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси, оболочка из ПВХ пластиката пониженной горючести
АПвзБбШпизоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси, защитная оболочка в виде шланга из полиэтилена
АПвзБбШп(г)изоляция жилы из сшитого полиэтилена, броня наложена без смягчающей подушки, заполнение из невулканизированной резиновой смеси, защитная оболочка в виде шланга из полиэтилена, обмотка водоблокирующей лентой


* - данные замены для кабеля АВБВ являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
