Расшифровка кабеля АВВБГ-ХЛ:
А - Алюминиевая токопроводящая жила
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
Г - Отсутствие защитных покровов
ХЛ - Климатическое исполение - хладостойкий (от -60 С до +50 С)

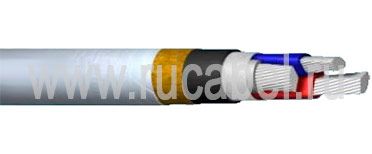

Элементы конструкции кабеля АВВБГ-ХЛ
1. Токопроводящая жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция - из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
3. Скрутка - изолированные жилы двух-, трех-, четырех- и пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения, трех-, четырех- и пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую).
4. Оболочка - из ПВХ пластиката.
5. Защитный покров:
- подушка из крепированной бумаги или ленты полотна нетканого клееного и битума;
- броня из двух стальных оцинкованных лент.

Назначение кабеля АВВБГ-ХЛ:
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц.

Условия эксплуатации и монтажа кабеля АВВБГ-ХЛ:
Кабели применяются для прокладки в помещениях, в каналах и туннелях, если кабель не подвергается значительным растягивающим усилиям.
Вид климатического исполнения кабелей ХЛ, категорий размещения 1 и 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: от -60°С до +50°С
Относительная влажность воздуха при температуре до +35°С: до 98%
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -7°С
Минимальный радиус изгиба при прокладке: 7.5 наружных диаметров.
Номинальная частота: 50 Гц
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70°С
Максимально допустимая температура нагрева жил при токах короткого замыкания - +160 °С
Продолжительность короткого замыкания не должна превышать 4 с;
Допустимый нагрев жил кабелей в аварийном режиме не более +80 °С
Продолжительность работы кабелей в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.
Испытательное переменное напряжение частотой 50 Гц:
на напряжение 0,66 кВ - 3 кВ
на напряжение 1 кВ - 3.5 кВ
- Строительная длина кабелей для сечений основных жил:
2,5 - 16 мм2 - 450 м
25 - 70 мм2 - 300 м
95 мм2 и выше - 200 м
Срок службы кабеля АВВБГ-ХЛ - 30 лет.
