Расшифровка кабеля АВВГ-ХЛ:
А - Алюминиевая токопроводящая жила
В - Изоляция жил из поливинилхлоридного пластиката
В - Оболочка из поливинилхлоридного пластиката
Г - Отсутствие защитных покровов
ХЛ - Климатическое исполение - хладостойкий (от -60 ? до +50?)

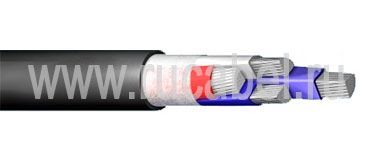

Элементы конструкции кабеля АВВГ-ХЛ:

1. Алюминиевая токопроводящая жила:

- однопроволочная (класс 1) сечением 2,5-240 кв.мм-"ож",
- многопроволочная (класс 2) сечением 70-240 кв.мм;

2. Изоляция из ПВХ пластиката, маркировка жил:

- цветовая: белая или жёлтая, синяя или зелёная,
- красная или малиновая, коричневая или чёрная,
- цифровая для кабелей сечением 70 кв.мм и выше: 1, 2, 3, 4, 0;

3. Заполнение из ПВХ жгутов;
4. Обмотка из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше;
5. Оболочка из ПВХ пластиката повышенной морозостойкости.

Примечание: по требованию потребителей пятижильные кабели могут поставляться с сечением жил до 95 кв.мм.

Область применения кабеля АВВГ-ХЛ:

Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения. Кабели изготавливаются для эксплуатации в районах с холодным климатом при температуре до - 60 °С . Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Кабели применяются для прокладки:

- в воздухе при отсутствии опасности механических повреждений в ходе эксплуатации;
- в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
- на специальных кабельных эстакадах, по мостам и в блоках;
- в пожароопасных помещениях;
- во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

Предназначены для вертикальных, наклонных и горизонтальных трасс. Небронированные кабели могут использоваться в местах подверженных вибрации. Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С с продолжительностью работы не более 8 часов в сутки и не более 1000 часов за срок службы.

Срок службы - 30 лет.

Строительная длина, не менее [м]
сечение основных жил 2,5-16 кв.мм. 450
сечение основных жил 25-70 кв.мм. 300
сечение основных жил 95 кв.мм. и выше 200
