Расшифровка кабеля КГЭНШ-Т:
К - Кабель
Г - Гибкий
Э - Экранированный
Н - Изоляция основаных токопроводящих жил из электропроводящей резины
Ш - Шахтный
Т - Тропическое исполнение

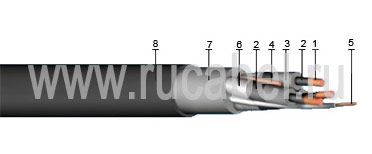

Элементы конструкции кабеля КГЭНШ-Т:
1.Токопроводящая жила, скрученная из медных или медных лужёных проволок (класс 5);
2.Полупроводящие экраны из электропроводящей резины типа РЭМ-1;
3.Изоляция основных жил из резины типа РТИ -1 на основе натурального и бутадиенового каучука;
4.Вспомогательная жила;
5.Жила заземления;
6.Обмотка из полиэтилентерефталатной плёнки марки ПЭТ-Э;
7.Внутренняя оболочка из резины на основе изопренового и бутадиенового каучуков;
8.Наружная оболочка из резины типа РШ-1 (для кабеля в тропическом исполнении - РШ-1 озоностойкой, антисептированной).


Примечание: Наружный экран основных жил отделяется от изоляции без её повреждения. Это позволяет упростить разделку кабеля, исключив повреждение изоляции жил при выполнении разделки, снизить аварийность кабелей в концевых разделах, уменьшить трудозатра-ты на монтаж и ремонт кабеля. По требованию потребителя оболочка может быть изготовлена жёлтого цвета, что уменьшает возможность повреждения кабеля при эксплуатации.

Область применения кабеля КГЭНШ-Т:
Кабели предназначены для присоединения экскаваторов и других передвижных машин или электроустановок к электрическим сетям с изолированной нейтралью при номи-нальном напряжении переменного тока номинальной частоты 50 Гц основных жил - 6000 В, вспомогательной - 380 В. Кабели предназначены для эксплуатации на открытом воздухе. Преимущественно применяются для экскаваторов и других передвижных механизмов, оборудованных аппа-ратурой автоматического отключения при однофазном замыкании на землю.

Изоляция кабелей устойчива к воздействию озона в течение 3 часов при концентра-ции 0,0015%. Кабели в тропическом исполнении стойки к поражению плесневыми гриба-ми. Кабели не распространяют горение при одиночной прокладке.

Срок службы кабелей - не менее 3-х лет.

Номинальное переменное напряжение частотой 50 Гц

основных жил 6 000 В
вспомогательных жил 380 В


Испытательное переменное напряжение частотой 50Гц, 5 мин.
основных жил 15 000 В
вспомогательных жил 2 000 В


Радиус изгиба кабеля, не менее [наружных диаметров]
при монтаже и прокладке 6
при намотке и размотке на кабельный барабан 10
