Кабель КУГВВнг-LS

КУГВВнг-LS
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля КУГВВнг-LS:
К - Кабель
У - Управления и контроля
Г - Гикий
В - Изоляция жил из поливинилхлоридного пластиката
Внг-LS -Оболочка из поливинилхлоридного пластиката пониженной горючести с пониженным газо- дымовыделением

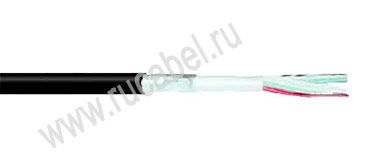

Элементы конструкции кабеля КУГВВнг-LS:
1. Токопроводящая жила – медная проволка
2. Изоляция – ПВХ - пластикат.
3. Поясная изоляция – ПЭТ-Э плёнка
4. оболочка - ПВХ - пластикат.

Область применения кабеля КУГВВнг-LS:
Кабели предназначены для фиксированного монтажа цепей управления и контроля, работающих при напряжении до 380 В переменного тока частоты 50 Гц или 500 В постоянного тока. Альтернативная замена кабеля КУГВВнг-LS возможна на импортные кабели марок LiYCY, которые также предназначены для передачи сигналов управления.

Технические характеристики кабеля КУГВВнг-LS:
Диапазон температур эксплуатации от –50 до +60°С
Относительная влажность воздуха при температуре до 35°С до 95%
Прокладка кабелей без предварительного прогрева должна производиться при температуре не ниже –15°С
Минимальный радиус изгиба при монтаже, не менее 7 наружных диаметров
Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания – 3 мин) 1000 В
Рабочее напряжение 500 В, ~380В
Строительная длина кабеля КУГВВнг-LS - 100 м
Срок службы кабеля КУГВВнг-LS, не менее - 15 лет

Кабель КУГВВнг-LS возможные аналоги / замена*:

МаркаОтличия
КУГВВЭнг-LSобщий экран из алюминиевой фольги под оболочкой
КУГВЭВнг-LSэкранированные жилы
КУГППЭнг-FRHFизоляция и оболочка из безгалогенной композиции на основе полиолефинов, термический барьер в виде обмотки проводника двумя слюдосодержащими лентами, экран в виде оплетки из медных луженых проволок по оболочке
КУГППЭнг-HFизоляция и оболочка из безгалогенной композиции на основе полиолефинов, экран в виде оплетки из медных луженых проволок по оболочке
КУГППЭПнг-FRHFизоляция, оболочка и защитная оболочка из безгалогенной композиции на основе полиолефинов, термический барьер в виде обмотки проводника двумя слюдосодержащими лентами, экран в виде оплетки из медных луженых проволок по оболочке
КУГППЭПнг-HFизоляция, оболочка и защитная оболочка из безгалогенной композиции на основе полиолефинов, экран в виде оплетки из медных луженых проволок по оболочке
КУГПЭПнг-FRHFизоляция и оболочка из безгалогенной композиции на основе полиолефинов, термический барьер в виде обмотки проводника двумя слюдосодержащими лентами, экран в виде оплетки из медных луженых проволок под оболочкой
КУГПЭПнг-HFизоляция и оболочка из безгалогенной композиции на основе полиолефинов, экран в виде оплетки из медных луженых проволок под оболочкой


* - данные замены для кабеля КУГВВнг-LS являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
