Кабель КУПР-Пн

КУПР-Пн
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля КУПР-Пн:
К - Кабель
У - Управления и контроля
П - Изоляция жил из полиэтилена
Р - Оболочка из резины
Пн - Панцерная оплетка из стальных нержавеющих проволок

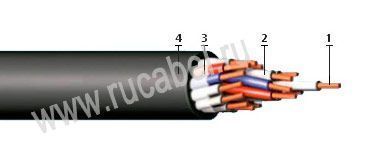

Элементы конструкции кабеля КУПР-Пн:
1.Жила - отожженная медная проволока сечением от 0,35 до 1,5 мм2
2.Изоляция - ПВД
3.Экран - оплетка из медных луженых проволок диаметром не более 0,15 мм плотностью не менее 70%. Жилы могут быть неэкранированы, экранированы частично или полностью.
4.Поясная изоляция - полиамидная или ПЭТФ пленка
5.Оболочка - резина
6.Оплетка - панцирная из стальной нержавеющей проволоки


Кабели используются для передачи электрических сигналов управления малой мощности переменного напряжения до 250 В частотой до 1000 Гц или постоянного напряжения до 350 В.

Условия эксплуатации и монтажа кабеля КУПР-Пн:
рабочая температура эксплуатации - от -50 (при изгибах от -30 С) до +70 С;
температура прокладки - не ниже -15 С;
кабели стойки к:
относительной влажности 98% при температуре -35 С;
поражению плесневыми грибами;
воздействию соляного тумана;
динамическому воздействию пыли;
акустическим шумам;
вибрационным, ударным и линейным нагрузкам;
повышенному атмосферному давлению;
кабели выдерживают:
пониженное атмосферное давление до 53 кПа;
50 осевых кручений на угол +/-180 С на длине 1 м;
100 перемоток при радиусе изгиба равным 5 диаметрам кабеля;
линейная осадка изоляции - не более 3 мм;
Cрок службы кабеля КУПР-Пн - 15 лет (95%- ный ресурс - 17 000 ч).

Электрические характеристики кабеля КУПР-Пн:
сопротивление изоляции жил при 20 С, МОм/км, не менее - 1000;
электрическое сопротивление жил, Ом/км:
сечением 0,35 мм2 - 57,0;
сечением 0,5 мм2 - 40,5;
сечением 0,75 мм2 -24,5;
сечением 1,0 мм2 - 18,1;
сечением 1,5 мм2 - 13,2;
испытательное напряжение переменного тока частоты 50 Гц, В - 1500.

Вы можете выбрать желаемое количество жил или сечений кабеля КУПР-Пн.

Количество жил Сечение жил

Сечения

Кабель КУПР-Пн возможные аналоги / замена*:

МаркаОтличия
КУПР-Ппанцирная оплетка из стальных оцинкованных проволок
КУПР-Пмпанцирная оплетка из медных луженых проволок


* - данные замены для кабеля КУПР-Пн являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
