Кабель КВБбШвнг

КВБбШвнг
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля КВБбШвнг:
К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Швнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести

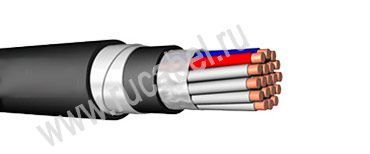

Элементы конструкции кабеля КВБбШвнг:
1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из поливинилхлоридного пластиката.
3. Изолированные жилы кабелей скручены, в каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
4. Броня из двух стальных оцинкованных лент;
5. Оболочка из поливинилхлоридного пластиката с пониженной горючести;

Область применения кабеля КВБбШвнг:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).

Срок службы кабеля КВБбШвнг:
- при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
- при прокладке в помещениях, туннелях, каналах не менее 25 лет

Технические данные кабеля КВБбШвнг:
Номинальное напряжение, В: 660
Температура окружающей среды при эксплуатации кабеля, °С: от -50 до +50
Длительно допустимая температура нагрева жил при эксплуатации, °С: +70
Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного подогрева
при температуре окружающей среды не ниже -7°С, диам. кабеля не менее 10-ти

Кабели КВБбШвнг предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В номинальной частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.

Вы можете выбрать желаемое количество жил или сечений кабеля КВБбШвнг.

Количество жил Сечение жил

Сечения

Кабель КВБбШвнг возможные аналоги / замена*:

МаркаОтличия
КВБбШвзнгЦзаполнение - из ПВХ пластиката пониженной горючести, имеется отличительная маркировка каждой жилы
КВБбШвнгвозможна замена с увеличением количества жил или сечения ТПЖ
КВБбШвнг-LSболочка из поливинилхлоридной композиции пониженной пожароопасности с пониженным газо- дымовыделением
КВБбШвнгЦимеется отличительная маркировка каждой жилы
КВБбШвнгэналичие экрана
КВБбШзнгзаполнение - из ПВХ пластиката пониженной горючести
КВБбШнгвозможна замена с увеличением количества жил или сечения ТПЖ
КВБбШнг-Твыполняются в тропическом исполнении
КВБбШнг-ХЛизоляция жилы и оболочка из ПВХ пластиката позволяющего быть стойкими к воздействию пониженной температуры


* - данные замены для кабеля КВБбШвнг являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
