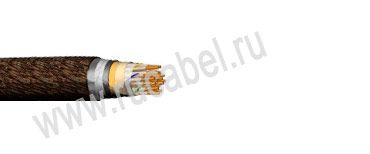

Кабель МКСБл

МКСБл
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля МКСБл:
М - Магистральный
К - Кабель
С - Свинцовая оболочка
Б - Броня из двух стальных лент
л - В подушке под броней имеется слой из пластмассовых лент

Элементы конструкции кабеля МКСБл:
Токопроводящие жилы кабелей выполняют из медной проволоки диаметром 1,2 мм. В кабелях типа МКС жила обматывается полистирольным корделем диаметром 0,8 мм и полистирольной лентой, наложенной с перекрытием.
Изоляция кабелей состоит из трех концентрических слоев полиэтилена, из которых средний промежуточный слой имеет пористую структуру.
Четыре изолированные жилы скручиваются в четверки, в которой две жилы, расположенные по диагонали образуют рабочую пару. Сердечник состоит из 4-х или 7-ми скрученных четверок.

Область применения кабеля МКСБл:
Кабель предназначен для прокладки в канализациях, трубах, блоках, коллекторах, тоннелях и внутри помещений при отсутствии механических воздействий на кабель, в среде, нейтральной по отношению к оболочке, в условиях, не характеризующихся повышенным электромагнитным влиянием. Кабель предназначен для прокладки в грунтах, нейтральных по отношению к оболочке, если кабель не подвергается значительным растягивающим или сдавливающим усилиям, в районах, не характеризующихся повышенным электромагнитным влиянием.

Технические характеристики кабеля МКСБл:
- Диаметр токопроводящих жил - 1,20мм
- Число четверок в кабеле - 4, 7
- Толщина свинцовой оболочки кабелей должна соответствовать ГОСТу 24641
- Размер защитных покровов должны соответствовать ГОСТу 7006
- Электрическое сопротивление токопроводящей жилы, пересчитанное на 1 км длины и тем-ру 200С, Ом, ……………..15,85
- Омическая асимметрия жил в рабочей паре на длине 825м, Ом, не более 0,19
-Электрическое сопротивление изоляции каждой жилы относительно всех др.жил, соединенных с оболочкой,
пересчитанное на 1 км длины и тем-ру 200С,мОм, не менее 12000
- Гарантийный срок эксплуатации кабеля МКСБл - 4,5 года со дня ввода в экспулатацию.
- Минимальный срок службы кабеля МКСБл - 40 лет.

Вы можете выбрать желаемое количество жил или сечений кабеля МКСБл.

Количество жил Сечение жил

Сечения

Кабель МКСБл возможные аналоги / замена*:

МаркаОтличия
МКСБпШпв подушке под броней имеется защитный полиэтиленовый шланг, защитный покров в виде шланга из полиэтилена
МКСБШпв подушке под броней отсутствует слой из пластмассовых лент, защитный покров в виде шланга из полиэтилена
МКССтШпв подушке под броней отсутствует слой из пластмассовых лент, стальная гофрированная броня, защитный покров в виде шланга из полиэтилена


* - данные замены для кабеля МКСБл являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
