Провода самонесущие изолированные без несущего элемента типа "Рассвет" (СИП-4) ТУ 3553-015-05755714-2002

Провода защищены патентом на полезную модель Федеральной службы по интеллектуальной собственности, патентам и товарным знакам № 26864 от 20.12.2002 г.

Область применения кабеля СИП-4:
для применения в воздушных силовых линиях и осветительных сетях на переменное напряжение до 0,6/1 кВ номинальной частотой 50 Гц.
Вид климатического исполнения проводов УХЛ, категория размещения 1, 2 и 3 по ГОСТ 15150-69.

Условия эксплуатации кабеля СИП-4:
Кабель предназначен для воздушных линий электропередач и ответвлений к вводам в жилые дома, хозяйственные постройки в районах с умеренным и холодным климатом, в атмосфере воздуха типов II и III по ГОСТ 15150-69.

Технические и эксплутационные характеристики
Номинальное напряжение 0,6/1 кВ
Температура окружающей среды при эксплуатации От -50°С до +50°С
Относительная влажность воздуха (при температуре до +35°С) до 98%
Минимальная температура прокладки кабеля без предварительного подогрева
-20°С
Предельная длительно допустимая рабочая температура жил
70°С
(для СИПс - 90 °С)
Предельно допустимая температура нагрева жил кабелей в аварийном режиме (или режиме перегрузки) 80°С
(для СИПс - 130°С)
Максимальная температура нагрева жил при коротком замыкании 135°С
(для СИПс - 250°С)
Минимально допустимый радиус изгиба при прокладке 7,5 наружных диаметров
Срок службы 30 лет
Гарантийный срок эксплуатации кабеля 3 года

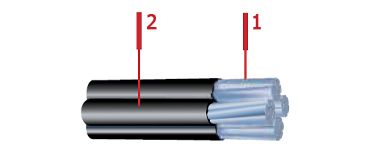

Конструкция кабеля СИП-4:

1. Алюминиевая токопроводящая жила сечением 16...120 мм2

2. Изоляция из полиэтилена

Особенности конструкции:
Все токопроводящие жилы (фазные и нулевая) выполнены из алюминия и имеют равное сечение.

Материалы изоляции проводов:
СИП-4: Все жилы имеют изоляцию из термопластичного светостабилизированного полиэтилена.
СИПн-4: Все жилы имеют изоляцию из светостабилизированной полимерной композиции, не распространяющей горение.
СИПс-4: Все жилы имеют изоляцию из сшитого светостабилизированного полиэтилена.
