Кабель ЦААБл

ЦААБл
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ЦААБл:
Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
А - Алюминиевая токопроводящая жила
А - Алюминиевая оболочка
Б - Броня из двух стальных лент
л - В подушке под броней имеется слой из пластмассовых лент

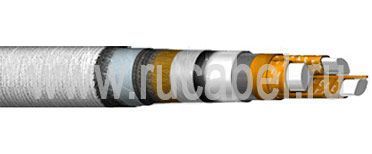

Элементы конструкции кабеля ЦААБл:

1. Алюминиевая токопроводящая жила:
• однопроволочная (класс 1) сечением 25-240 кв. мм.,
• многопроволочная (класс 1 или 2) сечением 70-800 кв. мм.;
2. Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3. Заполнение из бумажных жгутов;
4. Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5. Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6. Алюминиевая оболочка;
7. Подушка из битума, пленки ПВХ и крепированной бумаги;
8. Броня из стальных лент;
9. Наружный покров из стеклянной или кабельной пряжи и покрытие предохраняющее кабель от слипания.

Область применения кабеля ЦААБл:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц. Кабели с двумя медными контрольными жилами сечением 1,5 кв.мм предназначены для сетей электрофицированного транспорта.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для эксплуатации в земле (траншеях) с низкой и средней коррозионной активностью с отсутствием блуждающих токов, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Кабели с нестекающим изоляционным пропиточным составом (ЦААБл) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабеля ЦААБл - не менее 30 лет.

Сечение жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350


Вы можете выбрать желаемое количество жил или сечений кабеля ЦААБл.

Количество жил Сечение жил

Сечения

Кабель ЦААБл возможные аналоги / замена*:

МаркаОтличия
ЦААБ2лв подушке под броней имеется два слоя из пластмассовых лент
ЦААБ2лШвв подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката
ЦААБ2лШнгв подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦААБВв подушке под броней отсутствует пластмассовая лента, защитная оболочка из ПВХ пластиката
ЦААБлвозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
ЦААБлГотсутствие защитных покровов поверх брони
ЦААБлннегорючий защитный покров (не поддерживающий горение)
ЦААБлШвзащитная оболочка в виде шланга из ПВХ пластиката
ЦААБлШнгзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦААБШвв подушке под броней отсутствует пластмассовая лента, защитная оболочка из ПВХ пластиката
ЦАСБсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента
ЦАСБ2лсвинцовая оболочка, в подушке под броней имеется два слоя из пластмассовых лент
ЦАСБ2лШвсвинцовая оболочка, в подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката
ЦАСБ2лШнгсвинцовая оболочка, в подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦАСБВнгсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, защитная оболочка из ПВХ пластиката пониженной горючести
ЦАСБВнг-LSсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБГсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, отсутствие защитных покровов поверх брони
ЦАСБлсвинцовая оболочка
ЦАСБлГсвинцовая оболочка, отсутствие защитных покровов поверх брони
ЦАСБлШвсвинцовая оболочка, защитная оболочка в виде шланга из ПВХ пластиката
ЦАСБнсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, негорючий защитный покров (не поддерживающий горение)
ЦАСБШвсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, защитная оболочка в виде шланга из ПВХ пластиката
ЦАСБШнг(А)-LSсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБШнг-LSсвинцовая оболочка, в подушке под броней отсутствует пластмассовая лента, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля ЦААБл являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
