Кабель ЦАСБШв

ЦАСБШв
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ЦАСБШв:
Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
А - Алюминиевая токопроводящая жила
С - Свинцовая оболочка
Б - Броня из двух стальных лент
Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

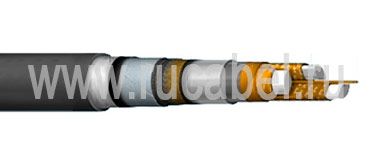

Элементы конструкции кабеля ЦАСБШв:
1.Алюминиевая токопроводящая жила:
• однопроволочная сечением 25-240 кв.мм - "ож",
• многопроволочная сечением 70-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6.Свинцовая оболочка;
7.Подушка из битума и крепированной бумаги;
8.Броня из стальных лент;
9.Подслой из битума и ПЭТ пленки;
10.Наружный покров из ПВХ пластиката.

Область применения кабеля ЦАСБШв:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦАСБШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабеля ЦАСБШв - не менее 30 лет.

Сечение основных жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350


Кабель ЦАСБШв возможные аналоги / замена*:

МаркаОтличия
ЦАСБ2лШвв подушке под броней имеется два слоя из пластмассовых лент
ЦАСБ2лШнгв подушке под броней имеется два слоя из пластмассовых лент, защитная оболочка из ПВХ пластиката пониженной горючести
ЦАСБлШвв подушке под броней имеется слой из пластмассовых лент
ЦАСБлнШвв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката
ЦАСБлнШнгв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести
ЦАСБлнШнг-LSв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБШввозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
ЦАСБШнг(А)-LSзащитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦАСБШнг-LSзащитная оболочка из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля ЦАСБШв являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
