Кабель ЦСБлШв

ЦСБлШв
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ЦСБлШв:
Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
С - Свинцовая оболочка
Б - Броня из двух стальных лент
л - В подушке под броней имеется слой из пластмассовых лент
Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

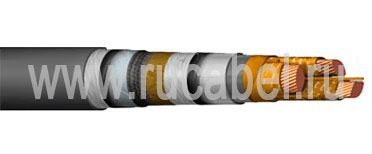

Элементы конструкции кабеля ЦСБлШв:

1.Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм - "ож",
• многопроволочная сечением 25-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6.Свинцовая оболочка;
7.Подушка из битума, пленки ПВХ и крепированной бумаги;
8.Броня из стальных лент;
9.Подслой из битума и ПЭТ пленки;
10.Наружный покров из ПВХ пластиката.

Область применения кабеля ЦСБлШв:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБлШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабеля ЦСБлШв - не менее 30 лет.

Сечение основных жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350


Кабель ЦСБлШв возможные аналоги / замена*:

МаркаОтличия
ЦСБлШввозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
ЦСБлнШвнегорючий защитный покров (не поддерживающий горение)
ЦСБлнШнгнегорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пониженной горючести
ЦСБлнШнг-LSнегорючий защитный покров (не поддерживающий горение), защитная оболочка из ПВХ пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля ЦСБлШв являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
