Кабель ЦСБнлШнг

ЦСБнлШнг
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ЦСБнлШнг:
Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
С - Свинцовая оболочка
Б - Броня из двух стальных лент
л - В подушке под броней имеется слой из пластмассовых лент
н - Негорючий защитный покров (не поддерживающий горение)
Шнг - Защитный покров в виде шланга из поливинилхлоридного пластиката пониженной горючести

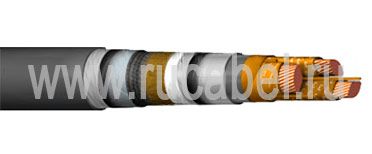

Элементы конструкции кабеля ЦСБнлШнг:

1.Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм,
• многопроволочная сечением 50-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги;
6.Свинцовая оболочка;
7.Подушка из битума, пленок ПЭТ и ПВХ, стеклянной пряжи;
8.Броня из стальных оцинкованных лент;
9.Подслой из битума и ПЭТ пленки;
10.Наружный покров из ПВХ пластиката пониженной горючести.

Область применения кабеля ЦСБнлШнг:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в том числе пожароопасных и взрывоопасных зонах В-I, В-Iа, В-Iг, В-II и В-IIа, если в процессе эксплуатации кабели не подвергаются растягивающим усилиям. Допускается прокладка кабелей в трубах и в земле (в траншеях) на отдельных участках трассы при условии дополнительной защиты от механических повреждений. Кабели с нестекающим изоляционным пропиточным составом (ЦСБнлШнг) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней. Кабели не распространяют горение при прокладке в пучках (нормы МЭК 60332-3 категории А). Кабели допускают перегрузку 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.

Срок службы кабеля ЦСБнлШнг - не менее 30 лет.

Сечение основных жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350


Кабель ЦСБнлШнг возможные аналоги / замена*:

МаркаОтличия
ЦСБлнШнгвозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
ЦСБлнШнг-LSзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля ЦСБнлШнг являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
