Кабель ЦСБШв

ЦСБШв
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ЦСБШв:
Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
С - Свинцовая оболочка
Б - Броня из двух стальных лент
Шв - Защитный покров в виде шланга из поливинилхлоридного пластиката

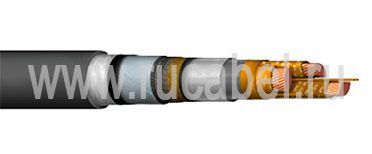

Элементы конструкции кабеля ЦСБШв:

1.Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм - "ож",
• многопроволочная сечением 25-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6.Свинцовая оболочка;
7.Подушка из битума и крепированной бумаги;
8.Броня из стальных лент;
9.Подслой из битума и ПЭТ пленки;
10.Наружный покров из ПВХ пластиката.

Область применения кабеля ЦСБШв:

Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.

Кабели предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом. Кабели предназначены для прокладки в сырых помещениях (объемах), частично затапливаемых при наличии среды со средней и высокой коррозионной активностью, если существует опасность механических повреждений в ходе эксплуатации. Кабели предназначены для прокладки во взрывоопасных зонах В-I, В-Iа и в шахтах, если отсутствует опасность механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели с нестекающим изоляционным пропиточным составом (ЦСБШв) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабеля ЦСБШв - не менее 30 лет.

Сечение основных жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350


Кабель ЦСБШв возможные аналоги / замена*:

МаркаОтличия
ЦСБ2лШвв подушке под броней имеется два слоя из пластмассовых лент
ЦСБлШвв подушке под броней имеется слой из пластмассовых лент
ЦСБлнШвв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение)
ЦСБлнШнгв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦСБлнШнг-LSв подушке под броней имеется слой из пластмассовых лент, негорючий защитный покров (не поддерживающий горение), защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦСБШввозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
ЦСБШнгзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦСБШнг(А)-LSзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением
ЦСБШнг-LSзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести с пониженным газо-дымовыделением


* - данные замены для кабеля ЦСБШв являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
