Кабель ЦСПГ

ЦСПГ
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ЦСПГ:
Ц - Бумажная изоляция, пропитанная нестекающим составом, содержащим церезин
С - Свинцовая оболочка
П - Броня из стальных оцинкованных проволок
Г - Отсутствие защитных покровов

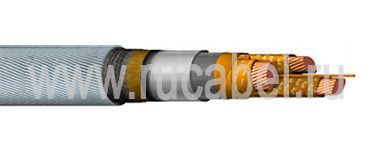

Элементы конструкции кабеля ЦСПГ:
1.Медная токопроводящая жила:
• однопроволочная сечением 25-50 кв.мм - "ож",
• многопроволочная сечением 25-240 кв.мм;
2.Фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
маркировка жил:
• цифровая: 1, 2, 3, 4,
• цветовая: белая или жёлтая, синяя или зеленая, красная или малиновая, коричневая или чёрная;
3.Заполнение из бумажных жгутов;
4.Поясная бумажная изоляция, пропитанная вязким или нестекающим изоляционным пропиточным составом;
5.Экран из электропроводящей бумаги для кабелей на напряжение от 6 кВ и более;
6.Свинцовая оболочка;
7.Подушка из битума, крепированной бумаги и кабельной пряжи;
8.Броня из стальных оцинкованных проволок.

Область применения #NAME_OBR#:
Кабели предназначены для передачи и распределения электрической энергии в стационарных установках в электрических сетях на напряжение до 10 кВ частотой 50 Гц.
Кабели предназначены для эксплуатации в макроклиматических районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации:

• в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
• если в процессе эксплуатации кабели подвергаются значительным растягивающим усилиям (вертикальные участки трасс);
• во взрывоопасных зонах В-I, В-Iа, В-Iг и В-II при отсутствии опасности механических повреждений в ходе эксплуатации;
• во взрывоопасных зонах В-Iб и В-IIа при наличии опасности механических повреждений в ходе эксплуатации.

Не распространяют горение при одиночной прокладке (нормы МЭК 60332-1).
Кабели с нестекающим изоляционным пропиточным составом (ЦСПГ) предназначены для прокладки на вертикальных и наклонных участках трасс без ограничения разности уровней.

Срок службы кабеля ЦСПГ - не менее 30 лет.

Сечение основных жил, кв. мм Строительная длина, м
до 70 300-450
95 и 120 250-400
150 и более 200-350


Кабель ЦСПГ возможные аналоги / замена*:

МаркаОтличия
ЦСПналичие защитного покрова поверх брони
ЦСПГвозможна замена 1 кВ на 6 или 10 кВ, 6 кВ на 10 кВ
ЦСПлв подушке под броней имеется слой из пластмассовых лент, наличие защитного покрова поверх брони
ЦСПлШнгв подушке под броней имеется слой из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦСПннегорючий защитный покров (не поддерживающий горение), наличие защитного покрова поверх брони
ЦСПнлШнгнегорючий защитный покров (не поддерживающий горение), в подушке под броней имеется слой из пластмассовых лент, защитная оболочка в виде шланга из ПВХ пластиката пониженной горючести
ЦСПШвзащитная оболочка из ПВХ пластиката
ЦСПШнгзащитная оболочка в виде шланга из ПВХ пластиката пониженной горючести


* - данные замены для кабеля ЦСПГ являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
