Кабели силовые с ПВХ-изоляцией, типа нг-LS

Кабель силовой

ВБбШвнг-LS с ПВХ-изоляцией: нг-LS с пониженным дымо- и газовыделением на напряжение до 0,66 и 1кВ
ТУ 16.К71-310-2001
ТУ 16.К71.322-2002
(для пятижильных кабелей)

Область применения:

Для передачи и распределения электрической энергии в стационарных установках при переменном и постоянном напряжении до 1кВ. Применяются в системе электроснабжения собственных нужд нормальной эксплуатации АЭС.

Для использования в системах АЭС классов 2, 3 и 4 по классификации ОПБ – 88/97 (ПНАЭГ-01-011-97).

Кабели с алюминиевыми жилами: АВВГнг-LS, АВВГ-Пнг-LS, АВБбШвнг-LS. Кабели с медными жилами: ВВГнг-LS, ВВГ-Пнг-LS, ВБбШвнг-LS.

Условия эксплуатации:

ВБбШвнг-LS - прокладываются в кабельных сооружениях и помещениях, в том числе в пожароопасных зонах при отсутствии растягивающих усилий в процессе эксплуатации.

Индекс LS в марках кабелей означает низкое дымо-и газовыделение (Low Smoke)

Технические и эксплутационные характеристики
Рабочее напряжение 0,66 и 1 кВ
Температура окружающей среды при эксплуатации от -50°С до +50°С
Относительная влажность воздуха: (при температуре до +35°С) до 98%
Предельная длительно допустимая рабочая температура жил +70°С
Кабели могут быть продолжены без предварительного подогрева при температуре не ниже -15°С
Минимальный радиус изгиба при прокладке:
кабелей одножильных 10 наружных диаметров
кабелей многожильных 7,5 наружных диаметров
Срок службы 30 лет
Допустимый нагрев жил кабелей в аварийном режиме, не более +80°С

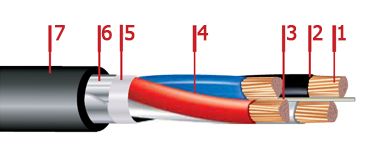

Конструкция:

ВБбШвнг-LS:

(А)ВБбШвнг-LS1. медная или алюминиевая токопроводящая жила

2. изоляция из ПВХ пониженной пожароопасности

3. защитный покров типа БбШв

4. наружная оболочка из ПВХ пониженной пожароопасности
