Кабель ВЭБШв

ВЭБШв
  • Описание
  • Сечения
  • Аналоги
  • Популярное

Расшифровка кабеля ВЭБШв:
В - Изоляция – из поливинилxлоридного пластиката
Э - Экран – из медныx проволок и спирально наложенной медной ленты
Б - Броня – из двух стальных оцинкованных лент
Шв - Защитный шланг – из поливинилxлоридного пластиката

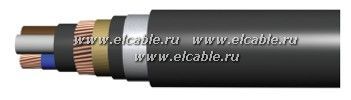

Элементы конструкции кабеля ВЭБШв:
1. Токопроводящая жила – медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
2. Изоляция – из поливинилхлоридного пластиката.
3. Скрутка - изолированные жилы двух, трёх- и четырёхжильных кабелей скручены. Жилы трёх- и четырёх- и пятижильных кабелей скручены вокруг жгута, экструдированного из поливинилхлоридного пластиката.
4. Внутренняя оболочка - с заполнением из поливинилхлоридного пластиката.
5. Экран – из медных проволок и спирально наложенной медной ленты.
6. Разделительный слой – из крепированной или кабельной бумаги, или пластмассовой ленты.
7. Подушка – из поливинилхлоридного пластиката.
8. Броня – из двух стальных оцинкованных лент.
7. Защитный шланг – из поливинилхлоридного пластиката.

Область применения кабеля ВЭБШв:
кабеля ВЭБШв предназначены для передачи и распределения электрической энергии в стационарных электротехнических установках, где требуется высокий уровень электрической и механической защиты, на номинальное переменное напряжение до 1000 В номинальной частотой 50 Гц.

Условия эксплуатации и монтажа кабеля ВЭБШв:
Кабели предназначены для одиночной прокладки в кабельных сооружениях и производственных помещениях Кабели могут применяться во взрывоопасных зонах всех классов. Вид климатического исполнения УХЛ и Т, категории размещения 1 и 5 по ГОСТ 15150-69 Диапазон температур эксплуатации от минус 50 0С до 50 0С Относительная влажность воздуха при температуре до 35 0С до 98% Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже -15 0С Минимальный радиус изгиба при прокладке: - для одножильных кабелей........................10 наружных диаметров - для многожильных кабелей......................7,5 наружных диаметров Кабели могут быть проложены без ограничения разности уровней по трассе прокладки, в том числе и на вертикальных участках. Допустимые усилия при тяжении кабелей по трассе прокладки не должны превышать 50 Н/мм2. Длительно допустимая температура нагрева жил кабелей при эксплуатации не более 70 0С Допустимый нагрев жил кабелей в режиме перегрузки не более 90 0С Максимально допустимая температура нагрева жил при токах короткого замыкания 160 0С Допустимая температура нагрева жил по условия невозгорания кабеля при коротком замыкании 350 0С Продолжительность короткого замыкания не должна превышать....... 5 с Продолжительность работы кабелей в режиме однофазного короткого замыкания на землю не должна превышать 8 часов в сутки, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не должна превышать 125 ч за год. Длительно допустимые токовые нагрузки в соответствии с ГОСТ Р 53769-2010 Кабели не распространяют горение при одиночной прокладке Класс пожарной опасности кабелей по ГОСТ 53315-2009 - О1.8.2.5.4 Срок эксплуатации кабеля ВЭБШв не менее 30 лет при соблюдении требований по эксплуатации, транспортированию и хранению.

Вы можете выбрать желаемое количество жил или сечений кабеля ВЭБШв.

Количество жил Сечение жил
