Область применения кабеля ВВГ

Такой вид кабеля успешно применяется в локальных сетях, в конструкции распределительных и осветительных устройств, в промышленности и в быту — в качестве электропроводки.

Описание

ВВГ — это силовой кабель, предназначенный для электрических систем стационарного типа с напряжением от 0,66 до 1 кВ и частотой в 50Гц. Он используется в осветительных и распределительных устройствах, в качестве проводки в быту и промышленности, а также в локальных сетях. Состоит из 1-5 токопроводящих жил. Данная модель считается одной из самых популярных и доступных.

Расшифровка названия кабеля ВВГ:

В — изоляция их ПВХ;
В — оболочка из ПВХ;
Г — отсутствие защитного слоя (голый).

Условия эксплуатации кабеля ВВГ

Кабель прекрасно подходит как для прокладки в сухих, так и влажных помещениях, на эстакадах, в закрытых блоках, а ткже на высоте до 4300 метров. Но при этом существует небольшое ограничение — провод не пригоден для использования в земле. Кроме того, в любых условиях кабель не распространяет горение. И все же, там, где есть вероятность взрыва, лучше воздержаться от его применения.

Конструкция кабеля ВВГ

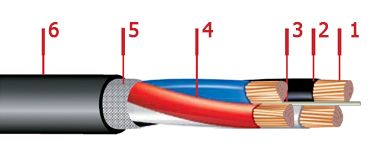

Конструктивно представляет собой следующую сборку.

  • В центре располагается токопроводящая жила из меди, с круглой или секторной формой сечения. Для многожильных кабелей такого типа характерно наличие заземляющей и нулевой жил;
  • Для различения разных жил каждая из них заключена в специальную оболочку яркого цвета: так, нулевые жилы светло-синие или голубые, а заземляющие — желто-зеленые. Расцветка жил может также быть полосовой. Каждая из жил изолируется с помощью поливинилхлоридного пластиката;
  • Несколько жил образуют скрутку; в пустотах между жилами прокладывается изолирующий материал;
  • Вся система помещена в защитную оболочку, которая изготовлена тоже из ПВХ
    (а в некоторых видах кабеля — из ПВХ с максимально сниженными свойствами горючести).

Технические характеристики

Unom — от 0,66 до 1 Кв;
Номинальная частота — 50 Гц;
Pежим работы, t — от -50 °С до +50 °С;
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: до 30 лет;
Гарантия: 5 лет (со дня начала эксплуатации);
Ведения монтажных работ без предварительного прогрева при t от -15 °С;

Tmax допуст нагрева жил:

  • в процессе работы: +70 °С;
  • в аварийном состоянии: +80 °С;
  • Rmin изгиба в процессе прокладки:

  • для одножильных кабелей — 10 наружных ∅;
  • для многожильных кабелей — 7,5 наружных ∅.

Строительная длина:

  • при сечении от 1,5 мм2 до 16 мм2 — 450 м.
  • при сечении от 25 мм2 до 70 мм2 — 300 м.
  • при сечении от 95 мм2 и выше — 200 м.

Нагляднее посмотрите в таблице:

Монтажные работы

Прокладывать ВВГ можно при соблюдении некоторых условий. Первое из них — это температура окружающей среды не ниже -15 °C. В ином случае необходимо предварительно подогреть кабель. Второе — минимальный радиус изгиба должен составлять 10 наружных диаметров для одножильных моделей и 7,5 — для многожильных. При этом монтаж провода можно проводить не только внутри помещения, но и на стенах снаружи.

Обозначение в нормативных документах

Код ОКП для ВВГ: 35 3371 2700

Расчетная масса для кабеля ВВГ

Сечение жилы, мм.,
Наружный ∅ кабеля, мм.
Масса 1 км.кабеля, кг.
С жилой из меди С жилой из алюминия
1.5
2.5
4
6
10
16
25
35
50
70
95
120
150
185
240
10.7
11.8
14.0
15.3
17.4
20.3
24.6
27.4
31.8
34.8
38.8
42.0
46.2
50.2
56.6
170
231
343
456
674
1007
1537
2035
2844
3811
5051
6246
7763
9472
12235
-
151
216
265
356
499
743
940
1301
1625
2120
2544
3135
3765
4831

Пожарная безопасность кабеля ВВГ

Кабель ВВГ снабжен плотной оболочкой из поливинилхлоридного материала, что обеспечивает ему достаточную устойчивость к распространению пламени. Однако, в помещениях, где возможен риск взрыва, лучше применять другие вида кабеля — бронированные.

Вы можете выбрать желаемое количество жил или сечений кабеля ВВГ.

Количество жил Сечение жил

Сечения

Кабель ВВГ возможные аналоги / замена*:

МаркаОтличия
ВВГ-Пжилы расположены в одной плоскости параллельно друг другу
ВВГнг-Поболочка выполнена из пластиката пониженной горючести, жилы расположены в одной плоскости параллельно друг другу
ВВГнг-LS-Пизоляция и внешняя оболочка выполнены из пластиката пониженной горючести с пониженным газо-дымовыделением, жилы расположены в одной плоскости параллельно друг другу
ВВГзналичие заполнения из невулканизированной резиновой смеси
ВВГзнгоболочка выполнена из пластиката пониженной горючести, наличие заполнения из невулканизированной резиновой смеси
ВВГз-ХЛналичие заполнения из невулканизированной резиновой смеси, изготовление изоляции жилы и оболочки из ПВХ пластиката, позволяющего быть стойкими к воздействию пониженной температуры
ВВГзнг-ХЛизоляция жилы и оболочка выполнена из пластиката пониженной горючести позволяющего быть стойкими к воздействию пониженной температуры, наличие заполнения из невулканизированной резиновой смеси
ВВГнгоболочка выполнена из пластиката пониженной горючести
ВВГнг-LSизоляция и внешняя оболочка выполнены из пластиката пониженной горючести с пониженным газо-дымовыделением
ВВГ-ХЛизоляция жилы и оболочка из ПВХ пластиката позволяющего быть стойкими к воздействию пониженной температуры
ВВГ-Тизоляция жилы и оболочка выполнены из ПВХ пластиката, выполняются в тропическом исполнении и устойчивы к воздействию плесневых грибков
ВВГзнг-Тизоляция жилы из ПВХ пластиката, оболочка выполнена из пластиката пониженной горючести, а также в наличие заполнения из невулканизированной резиновой смеси, выполняются в тропическом исполнении и устойчивы к воздействию плесневых грибков
ПвВГизоляция жилы из сшитого полиэтилена
ПвВГнгизоляция жилы из сшитого полиэтилена, оболочка выполнена из пластиката пониженной горючести
ПвВГнг-LSизоляция жилы из сшитого полиэтилена,оболочка выполнены из пластиката пониженной горючести с пониженным газо-дымовыделением
NYMИзоляция - ПВХ пластикат, заполнитель - резиновая смесь, наружный покров - не поддерживающий горение ПВХ пластикат
NYYизоляция и оболочка выполнены из ПВХ пластиката
ВВГнг-FRLSизоляция и внешняя оболочка выполнены из пластиката пониженной горючести с пониженным газо-дымовыделением, Наличие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами (огнестойкость до 180 мин.)
ППГнг-HF Изоляция и оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Применяются на таких объектах как: детские сады, школы, больницы, торговые центры и т.д.
ППГнг-FRHFналичие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами (огнестойкость до 180 мин.) изоляция и оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Применяются на таких объектах как: детские сады, школы, больницы, торговые центры и т.д.
ПвПГнг-HFизоляция из сшитого полиэтилена, оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Применяются на таких объектах как: детские сады, школы, больницы, торговые центры и т.д.
ПвПГнг-FRHFналичие термического барьера в виде обмотки проводника двумя слюдосодержащими лентами (огнестойкость до 180 мин.) изоляция из сшитого полиэтилена, оболочка из безгалогенной композиции на основе полиолефинов, индекс "HF" означает отсутствие галогенов, кабели предназначены для объектов, где пожар может являться основной угрозой жизни из-за выделения токсичных газов и густого дыма, затрудняющих эвакуацию людей. Применяются на таких объектах как: детские сады, школы, больницы, торговые центры и т.д.


* - данные замены для кабеля ВВГ являются справочными, для их использования должны быть проведены все необходимые согласования и расчеты компетентными специалистами.
