АВВГ

Кабель АВВГ
В наличии

Описание кабеля АВВГ

Силовой кабель АВВГ — это электромеханическое устройство с изоляцией из пластмассы. Применяется как передающее и распределяющее электроэнергию в сетях, где Uраб от 0.66 до 1 кВ при частоте 50 Гц.


Область применения кабеля АВВГ

Данный кабель активно используется в строительстве, на промышленных предприятиях, в быту.



Информация по приобретению кабеля АВВГ

Мы можем предложить Вам кабель АВВГ по оптовым ценам. Чтобы осуществить выгодную покупку и задать интересующие вопросы, свяжитесь с нашими представителями: в Саранске, Пензе, Нижнем Новгороде, Воронеже, в Ростове-на-Дону и в других городах России.


Товар сертифицирован и соответствует всем необходимым нормам качества.



Условия эксплуатации кабеля АВВГ

Как в помещениях, так и на открытом воздухе кабель отлично работает. Проложенный в пучках, не распространяет горение. Прочен и универсален, что позволяет свободно эксплуатировать устройство в пожаро- и взрывоопасных места (шахтах, АЭС и проч.), прекрасно выдерживает вибрацию.


Расшифровка кабеля АВВГ

Что представляет собой в техническом плане, можно выявить из его буквенного обозначения, где
«А» - жила-токопроводник из алюминия;
«В» - ПВХ-изолирующий слой для каждой из жил;
«В» - внешняя пластикатовая оболочка;
«Г» - отсутствие защитного кожуха.

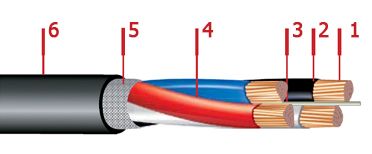

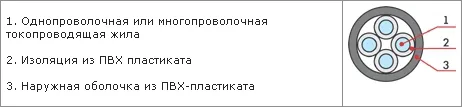

Конструкция кабеля АВВГ

Рассмотрим её подробнее:

  • В центральной части находится жила, проводящая ток.
    Она алюминиевая, принадлежащая к 1/2 классу, одно- или многожильная.
  • Жилы заключены в изолирующие оболочки; для этих целей применяется негорючий и прочный ПВХ-пластикат.
  • Внешняя защитная оболочка также состоит из поливинилхлоридного пластиката.


Технические характеристики кабеля АВВГ

Uном — 0.66 до 1 и 6 кВ.
Номинальная частота — 50 Гц.
Режим работы, t от -50 °С до +50 °С.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.


Tmax допуст нагрева жил для устройств:
- в процессе работы: +70 °C;
- в аварийном состоянии: до +80 °C.
- при коротком замыкании: +160 °C.


Rmin изгиба в процессе прокладки:
- для одножильных устройств ? 15 наружных ?;
- для многожильных устройств ? 7.5 наружных ?;


Строительная длина:
- при сечении 2.5х16 мм2 — 450 м;
- при сечении 25х70 мм2 — 300 м;
- при сечении от 95 мм2 и выше — 200 м.

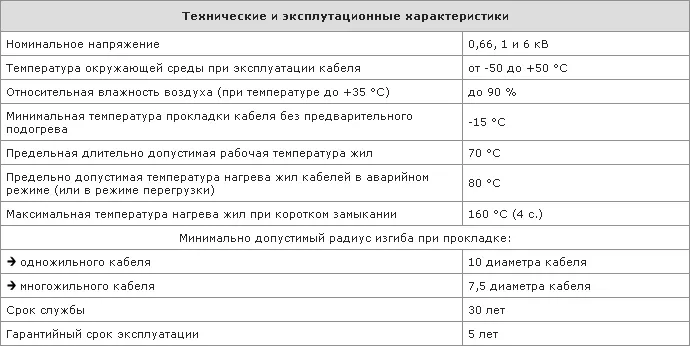

Нагляднее изображено в таблице:



Монтажные работы

АВВГ — кабель, который легко монтируется практически в любых условиях, в том числе на горизонтально, наклонно или вертикально расположенных участках, в сухих и сырых помещениях, на открытой территории, в зонах с риском распространения огня. Не рекомендуется вести сборку кабеля в таких условиях, где возможно механическое воздействие на устройство, например, в траншеях: кабель могут задеть и повредить работающие механизмы или транспорт.


Обозначение в нормативных документах

Данный силовой кабель производится на специализированных заводах по выпуску электромеханических изделий в соответствие с ГОСТ-ами 15150-69; 16442-80; 22483;5151-79.


Расчетная масса кабеля АВВГ

Число жил и номинальное сечение, мм2 Наружный диаметр кабеля, мм Масса 1 км кабеля, кг
150
216
265
365
499
743
940
1301
1652
2120
2544
3135
3765
4831
2.5
4
6
10
16
25
35
50
70
75
120
150
185
240
11.8
14.0
15.3
17.4
20.3
24.6
27.4
31.8
34.8
38.8
42.0
46.2
50.2
56.6

Пожарная безопасность кабеля АВВГ

Кабель АВВГ, снабженный негорючей пластикатовой оболочкой, активно используется в помещениях промышленного и бытового (жилого) назначения, где требования к пожарной безопасности повышены. Он почти не распространят дыма и пламени.

Наименование
Цена
На складе
Количество
Цена: по запросу
На складе: 14 466 м
Цена: по запросу
На складе: 18 801 м
Цена: по запросу
На складе: 2 464 м
Цена: по запросу
На складе: 16 425 м
Цена: по запросу
На складе: 3 824 м
Цена: по запросу
На складе: 18 537 м
Цена: по запросу
На складе: 18 267 м
Цена: по запросу
На складе: 7 682 м
Цена: по запросу
На складе: 4 793 м
Цена: по запросу
На складе: 9 858 м
Цена: по запросу
На складе: 6 506 м
Цена: по запросу
На складе: 8 100 м
Цена: по запросу
На складе: 13 819 м
Цена: по запросу
На складе: 12 670 м
Цена: по запросу
На складе: 8 345 м
Цена: по запросу
На складе: 13 235 м
Цена: по запросу
На складе: 17 881 м
Цена: по запросу
На складе: 1 907 м
Цена: по запросу
На складе: 14 532 м
Цена: по запросу
На складе: 9 136 м
Цена: по запросу
На складе: 3 517 м
Цена: по запросу
На складе: 6 135 м
Цена: по запросу
На складе: 2 958 м
Цена: по запросу
На складе: 15 840 м
Цена: по запросу
На складе: 4 875 м
Цена: по запросу
На складе: 16 692 м
Цена: по запросу
На складе: 9 112 м
Цена: по запросу
На складе: 14 896 м
Цена: по запросу
На складе: 18 667 м
Цена: по запросу
На складе: 4 406 м
Цена: по запросу
На складе: 4 434 м
Цена: по запросу
На складе: 4 284 м
Цена: по запросу
На складе: 13 153 м
Цена: по запросу
На складе: 6 869 м
Цена: по запросу
На складе: 13 263 м
Цена: по запросу
На складе: 12 221 м
Цена: по запросу
На складе: 17 098 м
Цена: по запросу
На складе: 15 645 м
Цена: по запросу
На складе: 15 985 м
Цена: по запросу
На складе: 11 440 м
Цена: по запросу
На складе: 2 674 м
Цена: по запросу
На складе: 4 135 м
Цена: по запросу
На складе: 10 124 м
Цена: по запросу
На складе: 7 141 м
Цена: по запросу
На складе: 8 395 м
Цена: по запросу
На складе: 10 060 м
Цена: по запросу
На складе: 15 587 м
Цена: по запросу
На складе: 8 196 м
Цена: по запросу
На складе: 17 493 м
Цена: по запросу
На складе: 12 294 м

Информация о наличии на складе является справочной и не явялется публичной офертой.

Марка Отличия
ПВГ-П Токопроводящие жилы выполнены из медных проволок. Изоляция токопроводящих жил выполнена из полиэтилена высокого давления. Токопроводящие жилы уложены параллельно друг другу (кабель плоского исполнения). Замена допускается для кабелей 2 и 3 жильного исполнения с сечением жил до 16мм
