ВБбШв

Кабель ВБбШв
В наличии

Описание кабеля ВБбШв

Кабель ВБбШв из класса силовых с медной жилой, снабжен прочной и негорючей пластикатовой оболочкой, надежной изоляцией; применяется в качестве устройства, передающего и распределяющего электроэнергию в стационарных установках. Оптимальное функционирование — при частоте 50 Гц и напряжении в пределах 0.66 — 1 кВ.


Область применения кабеля ВБбШв

Этот силовой кабель находит широкое применение в промышленности, в строительстве, на стратегических объектах и в быту.



Информация по приобретению кабеля ВБбШв

Проект «RuCabel» рад предложить Вам возможность оптовой закупки по оптимальной цене.



Условия эксплуатации кабеля ВБбШв

Отмечается, что кабель хорошо зарекомендовал себя в составе установок внутри и вне помещений различного класса опасности.


Расшифровка ВБбШв

Аббревиация иллюстрирует структуру кабеля, в которую входят:
«В» - поливинилхлоридный изоляционный слой для жил;
«Бб» - защитная броня-оплетка в виде пары стальных лент;
«Шв» - верхний кожух из ПВХ-материала.

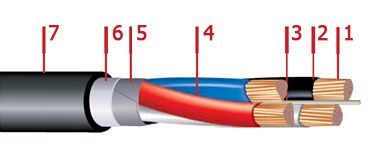

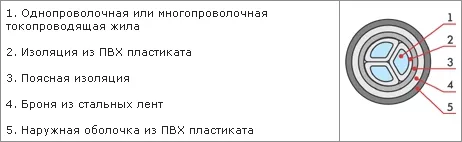

Конструкция кабеля ВБбШв

В структуре данного силового кабеля выделяются следующие слои.

  • Токопроводник в виде медной жилы, которая по своей структуре может быть как однопроволочной, так и многопроволочной.
  • Жилы «одеты» пластикатовой изоляцией.
  • В качестве заполнителя свободного пространства между жилами используется легкий герметик - невулканизированная резина.
  • Броня устройства представляет собой двойную ленту из стали (оцинкованной или неоцинкованной).
  • Оболочка, покрывающая конструкцию, прочная, ПВХ-пластикатовая.



Технические характеристики кабеля ВБбШв

Unom — от 0.66 до 1 (6) кВ.
Номинальная частота — 50 Гц.
Pежим работы, t — от -50 °C до +50 °C.
Относительная влажность воздуха (при t0 +35 °C) – до 98%;
Срок эксплуатации: 30 лет.
Гарантия: 5 лет (со дня начала эксплуатации).
Ведения монтажных работ без предварительного прогрева при t от -15 °С и выше.


Tmax допуст нагрева жил:
- в процессе работы: +70 °C;
- в аварийном состоянии: до +80 °C.
- при коротком замыкании: +160 °C.


Rmin изгиба в процессе прокладки:
- для одножильных кабелей — 10 наружных ?;
- для многожильных кабелей — 7,5 наружных ?.


Строительная длина:
- при сечении от 2,5 мм2 до 16 мм2 — 450 м.
- при сечении от 25 мм2 до 70 мм2 — 300 м.
- при сечении от 95 мм2 и выше — 200 м.

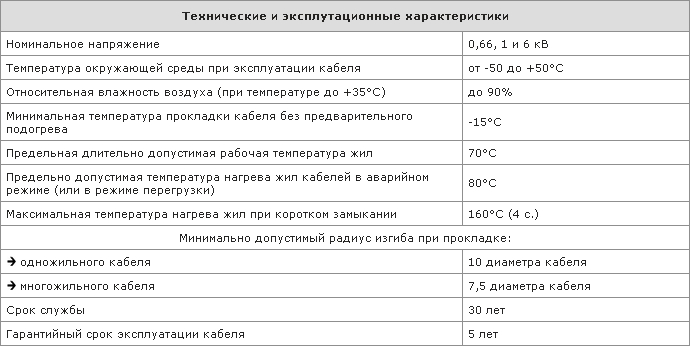

Нагляднее в таблице:




Монтажные работы

ВБбШв нежелательно подвергать сильному механическому воздействию во избежание деформации и повреждений. Прокладывать его разрешается практически по любым трассам, в том числе наклонным. В закрытом пространстве, в помещениях специального назначения (метрополитен, бункеры, склады), по воздуху, в пожароопасных местах (шахты) монтировать можно. В грунт укладка возможна лишь при соблюдении надлежащих мер предосторожности. При одиночном типе прокладки горение не поддерживается.


Обозначение в нормативных документах

Производство данного вида кабеля в РФ регламентировано ГОСТ 15150-69 и 1508-78.
Коды ОКП для изделий следующие:
для рассчитанных на 0.66 кВ - 35212241;
для рассчитанных на 1 кВ — 35337131.


Расчетная масса кабеля ВБбШв

Число жил и номинальное сечение, мм2 Наружный диаметр кабеля, мм Масса 1 км кабеля, кг
346
423
569
703
953
1306
1899
2437
3342
4320
5618
6901
8438
10206
1306
1.5
2.5
4
6
10
16
25
35
50
70
75
120
150
185
240
14.3
15.4
17.6
18.9
21.0
23.5
27.8
30.6
35.4
38.0
42.0
45.6
49.4
53.4
59.8

Пожарная безопасность

В составе ВБбШв находятся негорючие пластикатовая оболочка и изоляция, часто используется в помещениях промышленного и бытового назначения с повышенным уровнем требований к пожарной безопасности. При правильном монтаже он не распространяет пламени и не образует дыма.
