Кабель КВБбШвнг: расшифровка, конструкция, технические характеристики
Расшифровка кабеля КВБбШвнг:
К - Кабель контрольный
В - Изоляция жил из поливинилхлоридного пластиката
Б - Броня из двух стальных лент
б - Без подушки, которая является вутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами или проволоками брони
Швнг - Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести

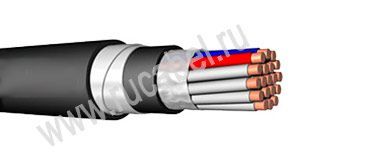

Элементы конструкции кабеля КВБбШвнг:
1. Медная однопроволочная токопроводящая жила круглой формы класса 1 по ГОСТ 22483;
2. Изоляция из поливинилхлоридного пластиката.
3. Изолированные жилы кабелей скручены, в каждом повиве имеется счетная пара, изолированные жилы которой отличаются по цвету друг от друга и от остальных жил;
4. Броня из двух стальных оцинкованных лент;
5. Оболочка из поливинилхлоридного пластиката с пониженной горючести;
Область применения кабеля КВБбШвнг:
Кабели предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В.
Кабели применяются для прокладки на открытом воздухе, в помещениях, каналах, туннелях, в земле (траншеях) в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если кабели не подвергаются значительным растягивающим усилиям и при наличии опасности механических повреждений в ходе эксплуатации. Кабели не распространяют горение при одиночной прокладке (нормы ГОСТ 12176-89).
Срок службы кабеля КВБбШвнг:
- при прокладке на открытом воздухе, в земле (траншеях) не менее 15 лет
- при прокладке в помещениях, туннелях, каналах не менее 25 лет
Технические данные кабеля КВБбШвнг:
Номинальное напряжение, В: 660
Температура окружающей среды при эксплуатации кабеля, °С: от -50 до +50
Длительно допустимая температура нагрева жил при эксплуатации, °С: +70
Радиус изгиба бронированных кабелей при прокладке и монтаже без предварительного подогрева
при температуре окружающей среды не ниже -7°С, диам. кабеля не менее 10-ти
Кабели КВБбШвнг предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В номинальной частотой до 100 Гц или постоянным напряжением до 1000 В, для прокладки в помещениях, каналах, туннелях, земле (траншеях), в том числе в условиях агрессивной среды и в местах, подверженных воздействию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.
Информация о наличии на складе является справочной и не явялется публичной офертой.
| Марка | Отличия |
|---|---|
| АКВБбШвнг | Токопроводящие жилы выполнены из алюминиевых проволок. Замена осуществляется по согласованию с проектной организацией. |
| КВБбШв | Защитный шланг выполнен из ПВХ пластиката. Замена допускается для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешается только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту. |
| КВБбШвзнг(A)Ц | Каждая жила имеет отличительную цветовую или цифровую маркировку. Пространство между жилами заполнено невулканизированной резиновой смесью или ПВХ пластикатом. Замена без ограничений. |
| КВБбШвнг(A)Ц | Каждая жила имеет отличительную цветовую или цифровую маркировку. Замена без ограничений. |
| КВБбШзнг | Пространство между жилами заполнено невулканизированной резиновой смесью или ПВХ пластикатом. Замена без ограничений. |
| КВБбШнг(A) | Отличия отсутствуют. Замена без ограничений. |
| КВБбШнг(A)-LS | Токопроводящие жилы выполнены из медных проволок луженых оловом или оловяно-свинцовым припоем. Защитный шланг выполнен из ПВХ пластиката с антисептическими добавками. Замена без ограничений. |
| КВБбШнг(A)-Т | Изоляция токопроводящих жил выполнена из ПВХ пластиката повышенной холодостойкости. Защитный шланг выполнен из ПВХ пластиката холодостойкого исполнения. Замена без ограничений. |
| КВБбШнг(A)-ХЛ | Изоляция и защитный шланг выполнены из ПВХ пластиката пониженной пожарной опасности с низким уровнем выделения дыма и газов. Замена без ограничений. |
